Modèle: CS6030 (60W30AH12.8V)

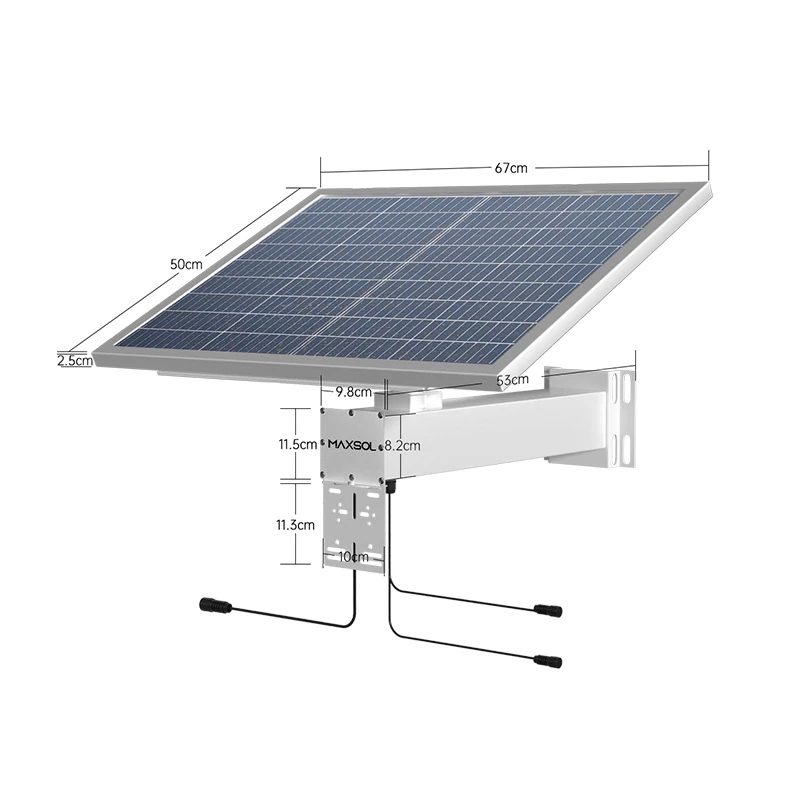

Kit solaire 60 W avec batterie LiFePO4 de 384 Wh
Le CS6030 associe un panneau de 60 W, une batterie LiFePO4 de 384 Wh, un régulateur MPPT et une interface RS485 pour alimenter la vidéosurveillance hors réseau.
Principales caractéristiques
- Alimentation solaire CCTV 60W30AH 384WH Solution
- Panneau solaire: 60W panneau solaire en silicium monocristallin
- Batterie: 30AH12.8V LifePO4 Batterie, total: 384WH
- Régulateur solaire MPPT, 3 sorties DC 12 V
- Support d'installation pour panneau solaire et batterie
- Autres accessoires: Support de batterie, Vis, Câble DC, etc
- Option : RS485
Spécifications
Spécification du panneau solaire
- Modèle
- CS6030 (60W30AH12.8V)
- Puissance crête dans les conditions STC
- 60W (pièce unique)
- Structure du module
- Verre trempé/EVA/cellule/feuille arrière EVA
- Cristal de silicium solaire
- Silicium monocristallin
- Caractéristiques du silicium cristallin
- Rendement de conversion élevé sous un fort ensoleillement
- Dimensions et nombre de cellules
- 210*40/33
- Puissance de sortie maximale
- 60W
- Tension maximale de fonctionnement
- 19.38V
- Courant de fonctionnement maximal
- 3.10A
- Tension à vide
- 22.0V
- Courant de court-circuit
- 3.47A
- Tolérance
- 5%
- Tension maximale du circuit ouvert du système
- 1000V
- Dimensions du panneau solaire
- 670mm*500mm*25mm
- Plage de température de fonctionnement
- -40~85℃
- Humidité relative
- <90%
- Épaisseur du cadre
- 0,88MM
- Cadre
- Alliage d'aluminium anodisé
Caractéristiques de la batterie
- Solution
- MPPT (algorithme de suivi de la puissance maximale d'entrée), sortie de tension constante,
- Capacité de la batterie
- 12,8V/30AH (384WH)
- Indication de charge
- Indicateur d'état DEL
- Interface d'entrée
- Connecteur circulaire pour panneau photovoltaïque
- Interface de sortie
- Fiche mâle DC standard de 5.5mm de diamètre, 3 sorties
- Tension de sortie
- 12V±50mV
- Courant de sortie
- ≤3A±50mA (total des trois sorties)
- Taux d’utilisation à la décharge
- ≤90%
- Température de fonctionnement
Chargement: 0 ~ 45°C
Décharge: -10~55°C (précision: ±1°C)
- Protection contre les surintensités
- >4A (protection si la surintensité dure plus de 3 secondes ; le voyant vert clignote)
- Protection contre surcharge et décharge excessive
Protection contre les surdécharges: <10V;
Protection contre les surcharges: > 14,6 V (précision: ± 0,1 V)
- Protection contre les courts-circuits en sortie
- Le voyant vert clignote, puis reste allumé une fois le court-circuit éliminé
- Communication RS-485
- Puissance de sortie, tension, courant et autres informations selon les besoins du client
- Fonction de chauffage de la batterie
- Lorsque l'entrée photovoltaïque est disponible, le chauffage commence lorsque la température est inférieure à 0°C et s'arrête lorsque la température monte à 8°C
- Puissance de chauffage
- 15 W maximum
- Température de stockage
- -20~35℃
- Dimensions du boîtier de la batterie
- 500mm*98mm*82mm
- Capacité des produits
- 20%-30%
- Matériau de la batterie
- Batterie au lithium fer phosphate (LiFePO4)
Durée de vie et charge de la batterie
- Autonomie de batterie à l’arrêt
- 2 ans (après l’arrêt, la batterie ne fournit plus de courant ; la perte d’énergie provient de l’autodécharge des cellules, environ 3 à 5 % par mois)
- Autonomie de batterie sous tension
- Environ 25 jours (température normale, pas de charge)
- Autonomie de batterie sous charge
- La durée de fonctionnement réelle dépend de la charge connectée, de la capacité de la batterie et des conditions de fonctionnement. À titre indicatif, l’autonomie du système peut être estimée en divisant la capacité utilisable de la batterie (Wh) par la puissance totale de la charge (W), en supposant l’absence de charge solaire.
- Temps de recharge (0~100% de puissance)
- Environ 2–3 jours dans des conditions normales d’ensoleillement (4–5 heures de soleil de pointe par jour, température normale). Le temps de charge réel peut varier selon l’intensité du rayonnement solaire, le rendement du système et la consommation électrique.
Ensemble complet
- Taille
- 730*510*225MM
- Poids avec support et accessoires
- 11,5KG
- Contenu
1* Panneau solaire
1* Boîtier de batterie (à l'intérieur avec batterie) avec connecteurs de sortie DC
1 × support pour panneau solaire et boîtier de batterie
1* support en U pour montage sur mât
1* Boîte de vis
Spécification du panneau solaire
- Modèle
- CS6030 (60W30AH12.8V)
- Puissance crête dans les conditions STC
- 60W (pièce unique)
- Structure du module
- Verre trempé/EVA/cellule/feuille arrière EVA
- Cristal de silicium solaire
- Silicium monocristallin
- Caractéristiques du silicium cristallin
- Rendement de conversion élevé sous un fort ensoleillement
- Dimensions et nombre de cellules
- 210*40/33
- Puissance de sortie maximale
- 60W
- Tension maximale de fonctionnement
- 19.38V
- Courant de fonctionnement maximal
- 3.10A
- Tension à vide
- 22.0V
- Courant de court-circuit
- 3.47A
- Tolérance
- 5%
- Tension maximale du circuit ouvert du système
- 1000V
- Dimensions du panneau solaire
- 670mm*500mm*25mm
- Plage de température de fonctionnement
- -40~85℃
- Humidité relative
- <90%
- Épaisseur du cadre
- 0,88MM
- Cadre
- Alliage d'aluminium anodisé
Caractéristiques de la batterie
- Solution
- MPPT (algorithme de suivi de la puissance maximale d'entrée), sortie de tension constante,
- Capacité de la batterie
- 12,8V/30AH (384WH)
- Indication de charge
- Indicateur d'état DEL
- Interface d'entrée
- Connecteur circulaire pour panneau photovoltaïque
- Interface de sortie
- Fiche mâle DC standard de 5.5mm de diamètre, 3 sorties
- Tension de sortie
- 12V±50mV
- Courant de sortie
- ≤3A±50mA (total des trois sorties)
- Taux d’utilisation à la décharge
- ≤90%
- Température de fonctionnement
Chargement: 0 ~ 45°C
Décharge: -10~55°C (précision: ±1°C)
- Protection contre les surintensités
- >4A (protection si la surintensité dure plus de 3 secondes ; le voyant vert clignote)
- Protection contre surcharge et décharge excessive
Protection contre les surdécharges: <10V;
Protection contre les surcharges: > 14,6 V (précision: ± 0,1 V)
- Protection contre les courts-circuits en sortie
- Le voyant vert clignote, puis reste allumé une fois le court-circuit éliminé
- Communication RS-485
- Puissance de sortie, tension, courant et autres informations selon les besoins du client
- Fonction de chauffage de la batterie
- Lorsque l'entrée photovoltaïque est disponible, le chauffage commence lorsque la température est inférieure à 0°C et s'arrête lorsque la température monte à 8°C
- Puissance de chauffage
- 15 W maximum
- Température de stockage
- -20~35℃
- Dimensions du boîtier de la batterie
- 500mm*98mm*82mm
- Capacité des produits
- 20%-30%
- Matériau de la batterie
- Batterie au lithium fer phosphate (LiFePO4)
Durée de vie et charge de la batterie
- Autonomie de batterie à l’arrêt
- 2 ans (après l’arrêt, la batterie ne fournit plus de courant ; la perte d’énergie provient de l’autodécharge des cellules, environ 3 à 5 % par mois)
- Autonomie de batterie sous tension
- Environ 25 jours (température normale, pas de charge)
- Autonomie de batterie sous charge
- La durée de fonctionnement réelle dépend de la charge connectée, de la capacité de la batterie et des conditions de fonctionnement. À titre indicatif, l’autonomie du système peut être estimée en divisant la capacité utilisable de la batterie (Wh) par la puissance totale de la charge (W), en supposant l’absence de charge solaire.
- Temps de recharge (0~100% de puissance)
- Environ 2–3 jours dans des conditions normales d’ensoleillement (4–5 heures de soleil de pointe par jour, température normale). Le temps de charge réel peut varier selon l’intensité du rayonnement solaire, le rendement du système et la consommation électrique.
Ensemble complet
- Taille
- 730*510*225MM
- Poids avec support et accessoires
- 11,5KG
- Contenu
1* Panneau solaire
1* Boîtier de batterie (à l'intérieur avec batterie) avec connecteurs de sortie DC
1 × support pour panneau solaire et boîtier de batterie
1* support en U pour montage sur mât
1* Boîte de vis
Produits recommandés
En savoir plus sur le système d'alimentation solaire CCTV
Comparez les produits Maxsol associés pour votre prochain projet d'alimentation ou de réseau extérieur.

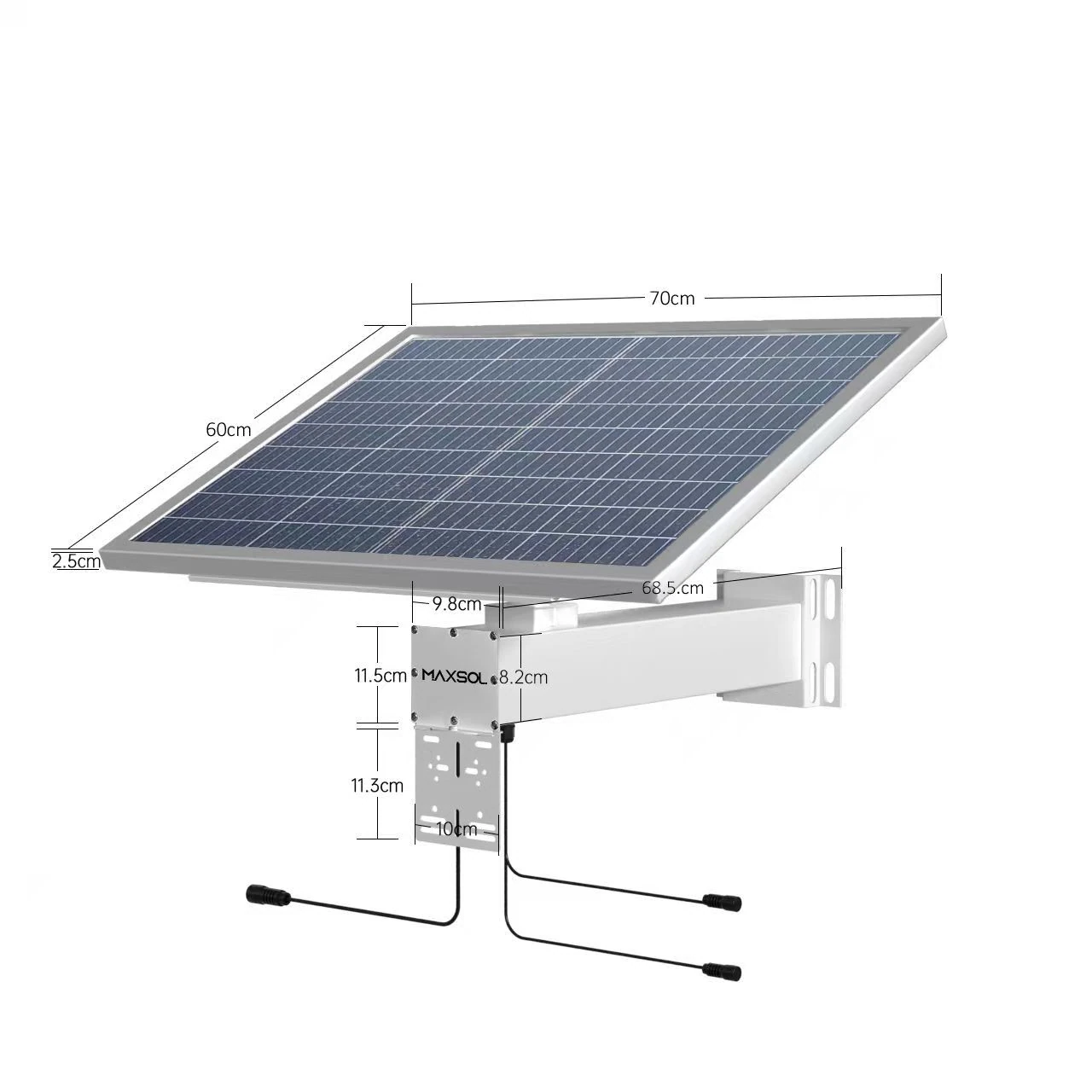

Alimentation solaire industrielle LiFePO4 80W pour CCTV
