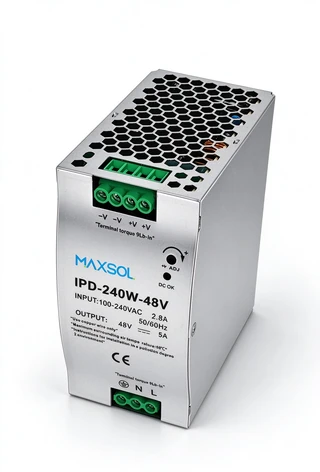

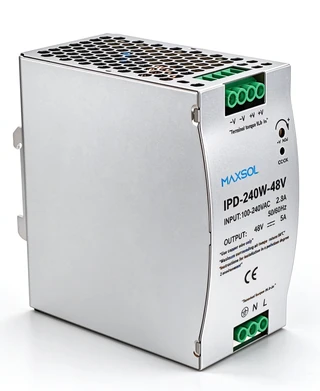

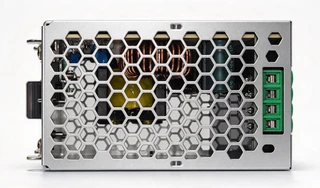

Modèle: IPD-240W-48V

Alimentation industrielle 48 V, 240 W, rail DIN

L’IPD-240W-48V fournit 48 V et 5 A, soit 240 W, dans un format sur rail DIN avec haut rendement et protection contre les surcharges pour l’automatisation industrielle.

Principales caractéristiques

Alimentation industrielle sur rail DIN (48V / 240W)
Sortie : 48V DC, 5A (0–5A), 240W
Ondulation et bruit : 480mV
Réglage de la tension : 47.2–48.8V
Entrée : 175-264 VAC, 47-63 Hz
Courant d'entrée: 2A @230V
Efficacité: 86 %
Protection : OLP / OVP / SCP
Taille: 63 × 125,2 × 113,5 mm
Montage : rail DIN

Envoyer une demande par e-mailsales@maxsol-tech.com

Fiche techniqueTélécharger Voir

Spécifications

Sortie

Modèle: IPD-240W-48V
Tension continue: 48V
Courant nominal: 5A
Plage de courant: 0-5A
Puissance nominale: 240W
ONDULATION ET BRUIT: 480mV
Plage de réglage de la tension: 47,2~48,8V
TOLÉRANCE DE TENSION, note 3: ±2.0％
Régulation de ligne: ±0.5%
Régulation de la charge: ±1%
Temps de démarrage: ≤1000ms/230VAC (charge complète)
Temps de maintien (typ.): 30ms/230VAC (charge complète)

Entrée

Plage de tension: 175-264VAC
Plage de fréquences (Hz): 47~63Hz
Efficacité (typ.): 86%
Courant alternatif(typ.): 1.8A Max 220VAC
Courant d’appel (typ.): Démarrage à froid : <50A/230VAC
Courant de fuite: <0,75mA/240VAC

Protection

Protection contre les courts-circuits

Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie

Protection contre les surcharges

110% ~150% de la puissance de sortie nominale

Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie

Type de protection

Coupure de la tension de sortie ; couper puis rétablir l’alimentation pour redémarrer

État

Température de fonctionnement(°C): -25～+55℃, 20～90%RH (sans condensation)
Température et humidité de stockage: -20-+85°C,10-95%RH
Coefficient de température: ±0.3‰（ 0 – 50℃ ）
Résistance aux vibrations: 10-500Hz, 2g, 10 minutes/cycle, 60 minutes chacune pour les axes X, Y et Z

Norme de sécurité

Tension de tenue (VAC): I/P-O/P:1,5KVAC,I/P-FG:0,5KVAC,OP-FG:0,5KVAC 60S
Norme de sécurité de référence: Conçu selon les normes EN/UL60950-1 et GB4943
Résistance d’isolement: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25°C

Emballage

Dimensions du produit: 63*125.2 *113,5(mm)(W*H*D)
Poids: 0,54 kg
