Modèle: CS400150

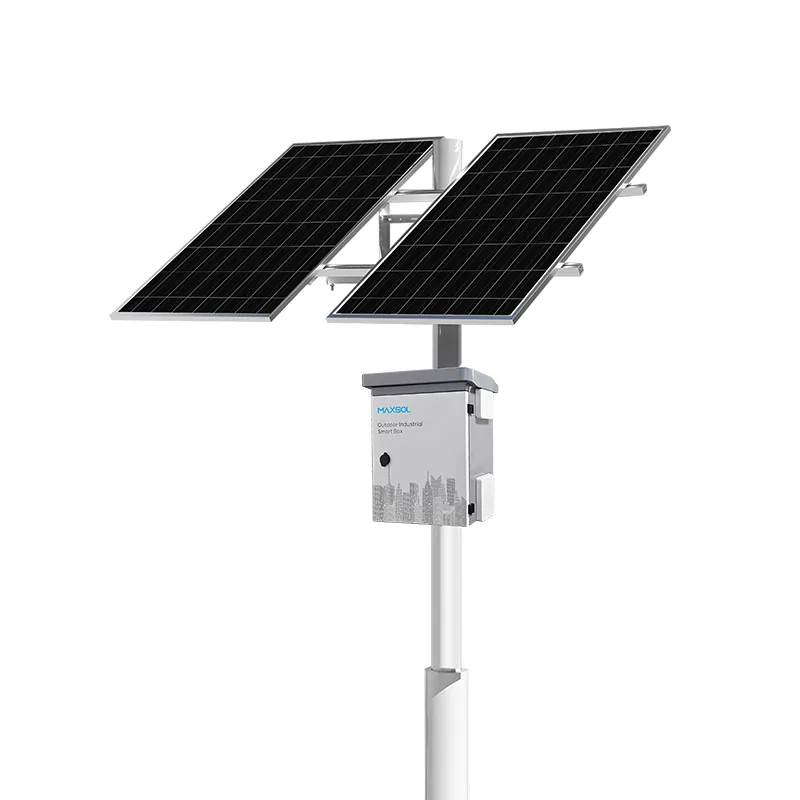

Système solaire 400W pour vidéosurveillance industrielle

Le CS400150 associe une alimentation solaire de 400 W, une batterie LiFePO4 de 150 Ah et un régulateur MPPT dans un ensemble IP65 pour la vidéosurveillance isolée.

Principales caractéristiques

Solution d’alimentation solaire pour vidéosurveillance, 400W/150Ah 1920Wh
Panneau solaire: 400W Silicium monocristallin
Batterie LiFePO4 de 150Ah à 12,8V, énergie totale : 1920Wh
Régulateur de charge solaire MPPT 30A
DC sortie: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
IP65 coffret, 500 × 400 × 200 mm

Envoyer une demande par e-mailsales@maxsol-tech.com

Fiche techniqueTélécharger Voir

Spécifications

Modèle

Modèle: CS400150 (150Ah12.8V 1920Wh)

Système solaire

Batteries: Batteries LiFePO4 de classe A, 150Ah12.8V 1920Wh
Régulateur de charge solaire: Régulateur MPPT 12V, 30A
Panneau solaire: 2 × panneaux solaires monocristallins de 200W
Sortie DC: 4 sorties DC11~14V 15A (max.) ; 4 sorties DC12V5A (max.)

Spécifications du panneau solaire

Puissance crête dans les conditions STC: 200W *2PCS
Matériau: Cellule monocristalline de silicium à haute efficacité, cadre en alliage d'aluminium à haute résistance
Matériaux pour panneaux: Verre trempé super blanc
Durée de vie: 25ans
Puissance maximale (Pm): 200W
Efficacité de conversion photoélectrique (%): ≥20.4%
Tension à Pmax(Vmp): 18V
Courant à Pmax(Imp): 10.96A
Tension à vide du panneau solaire (V): 22.0V
Courant court-circuit – ISC (A): 11.62A
Dimensions du module (L×W×H): 1480*670*30mm
Poids du module (KG): 11 Kg*2PCS
Matériau et dimensions du cadre (mm): Alliage d'aluminium anodisé 1,2mm
Structure du module: Verre trempé/EVA/cellule/feuille arrière EVA

Spécifications du régulateur solaire

Courant de charge maximal: 30A
Tension du système: 12V/24V détection automatique
Déconnexion basse tension (LVD): 10.8~11.8V/21.6~23.6V, SOC1~5(par défaut: 11.2/22.4V)
Reconnexion après basse tension (LVR): 11.4~12.8V/22.8~25.6V (par défaut: 12.0/24.0V)
Protection contre la surcharge: 15.8/31.3V
Tension maximale à la borne PV: 55V@-20℃;50V@25℃
Puissance d’entrée PV maximale: 390/780W
Seuil jour/nuit: 3.0~20.0V (par défaut: 8.0/16.0V)
Délai jour/nuit: 0~30min (par défaut: 0min)
Plage de suivi MPPT: (tension de batterie + 2.0V) ~Voc*0.9 *2
Courant de sortie: 30A
Rendement de suivi maximal: >99.9%
Rendement de conversion de charge maximal: 98.0%
Dimensions: 182*187.5*64
Poids: 1.3kg
Autoconsommation: ≤8mA(12V)

Spécifications de la batterie

Capacité de la batterie: Batterie LiFePO4 12.8V/150AH (1920WH)
Capacité nominale: 150Ah
Tension nominale: 12.8V
Tension de charge maximale: 14.6 ± 0.2V
Tension de coupure de décharge: 10 ± 0.2V
Courant de charge standard: 15A
Courant de décharge standard: 15A
Courant de charge continu maximal: 30A
Courant de décharge continu maximal: 30A
Courant de décharge de crête maximal: 90A
Durée de vie en cycles: >2000 cycles
Poids: ≤ 12kg
Température de fonctionnement: Charge : 0~55℃ ; décharge : -10~60℃

Carte de protection de la batterie

Tension de sortie

8.4V–14.6V

Courant de fonctionnement

≤30A

Température de fonctionnement

Plage de fonctionnement : -20℃–65℃;

Température de rétablissement après surchauffe : 48℃

Autoconsommation en fonctionnement

≤50 µA

Tension de protection contre la surcharge

3.65V±0.05V

Tension de rétablissement après surcharge

3.55V±0.10V

Délai de protection contre les surtensions

0.5–1.5s

Courant de protection contre la surcharge

25–35A

Délai de protection contre les surintensités

0.5–1.5s

Tension de protection contre la décharge excessive

2.1V±0.100V

Tension de rétablissement après décharge excessive

2.4V±0.100V

Délai de protection contre la décharge excessive

0.5–1.5s

Courant de protection contre la décharge excessive

75–90A

Délai de protection contre les courts-circuits

100~600µs

Courant de court-circuit

300A±50A

Condition de rétablissement après court-circuit

Déconnecter la charge

Spécifications du coffret extérieur (IB542)

Dimensions (longueur × largeur × hauteur): 500*400*200mm
Poids(kg): 11.5
Matériau: Tôles en acier galvanisé à chaud
Épaisseur: 1.2mm
Indice de protection IP: IP65
Couleur: Blanc + gris
Traitement de surface: Thermolaquage électrostatique
Porte: 1
Ventilateur: (En option)
Connecteur étanche: 4 pièces
Plaque de montage pour caméra IP/AP/CPE: 4 pièces
Clé: 1 pièce
Connecteur de mise à la terre: 1 pièce

Ensemble complet

Dimensions et poids

Batterie / coffret / dimensions: 460*250*535MM; 29.5KG

200W panneau solaire / dimensions: 1520*710*65MM; 11.00KG

support solaire(SPB300): 600*500*300MM; 13.00KG

Poids avec support et accessoires

78KG

Contenu

2 × panneau solaire

1 × coffret avec batterie (connecteurs de sortie DC)

2 × support de panneau solaire

3 × kit de fixation sur poteau

1* Boîte de vis

1 × guide d’installation rapide

Certificats

CE, MSDS, UN38.3, DGM, certificat de transport maritime

Modèle

Modèle: CS400150 (150Ah12.8V 1920Wh)

Système solaire

Batteries: Batteries LiFePO4 de classe A, 150Ah12.8V 1920Wh
Régulateur de charge solaire: Régulateur MPPT 12V, 30A
Panneau solaire: 2 × panneaux solaires monocristallins de 200W
Sortie DC: 4 sorties DC11~14V 15A (max.) ; 4 sorties DC12V5A (max.)

Spécifications du panneau solaire

Puissance crête dans les conditions STC: 200W *2PCS
Matériau: Cellule monocristalline de silicium à haute efficacité, cadre en alliage d'aluminium à haute résistance
Matériaux pour panneaux: Verre trempé super blanc
Durée de vie: 25ans
Puissance maximale (Pm): 200W
Efficacité de conversion photoélectrique (%): ≥20.4%
Tension à Pmax(Vmp): 18V
Courant à Pmax(Imp): 10.96A
Tension à vide du panneau solaire (V): 22.0V
Courant court-circuit – ISC (A): 11.62A
Dimensions du module (L×W×H): 1480*670*30mm
Poids du module (KG): 11 Kg*2PCS
Matériau et dimensions du cadre (mm): Alliage d'aluminium anodisé 1,2mm
Structure du module: Verre trempé/EVA/cellule/feuille arrière EVA

Spécifications du régulateur solaire

Courant de charge maximal: 30A
Tension du système: 12V/24V détection automatique
Déconnexion basse tension (LVD): 10.8~11.8V/21.6~23.6V, SOC1~5(par défaut: 11.2/22.4V)
Reconnexion après basse tension (LVR): 11.4~12.8V/22.8~25.6V (par défaut: 12.0/24.0V)
Protection contre la surcharge: 15.8/31.3V
Tension maximale à la borne PV: 55V@-20℃;50V@25℃
Puissance d’entrée PV maximale: 390/780W
Seuil jour/nuit: 3.0~20.0V (par défaut: 8.0/16.0V)
Délai jour/nuit: 0~30min (par défaut: 0min)
Plage de suivi MPPT: (tension de batterie + 2.0V) ~Voc*0.9 *2
Courant de sortie: 30A
Rendement de suivi maximal: >99.9%
Rendement de conversion de charge maximal: 98.0%
Dimensions: 182*187.5*64
Poids: 1.3kg
Autoconsommation: ≤8mA(12V)

Spécifications de la batterie

Capacité de la batterie: Batterie LiFePO4 12.8V/150AH (1920WH)
Capacité nominale: 150Ah
Tension nominale: 12.8V
Tension de charge maximale: 14.6 ± 0.2V
Tension de coupure de décharge: 10 ± 0.2V
Courant de charge standard: 15A
Courant de décharge standard: 15A
Courant de charge continu maximal: 30A
Courant de décharge continu maximal: 30A
Courant de décharge de crête maximal: 90A
Durée de vie en cycles: >2000 cycles
Poids: ≤ 12kg
Température de fonctionnement: Charge : 0~55℃ ; décharge : -10~60℃

Carte de protection de la batterie

Tension de sortie

8.4V–14.6V

Courant de fonctionnement

≤30A

Température de fonctionnement

Plage de fonctionnement : -20℃–65℃;

Température de rétablissement après surchauffe : 48℃

Autoconsommation en fonctionnement

≤50 µA

Tension de protection contre la surcharge

3.65V±0.05V

Tension de rétablissement après surcharge

3.55V±0.10V

Délai de protection contre les surtensions

0.5–1.5s

Courant de protection contre la surcharge

25–35A

Délai de protection contre les surintensités

0.5–1.5s

Tension de protection contre la décharge excessive

2.1V±0.100V

Tension de rétablissement après décharge excessive

2.4V±0.100V

Délai de protection contre la décharge excessive

0.5–1.5s

Courant de protection contre la décharge excessive

75–90A

Délai de protection contre les courts-circuits

100~600µs

Courant de court-circuit

300A±50A

Condition de rétablissement après court-circuit

Déconnecter la charge

Spécifications du coffret extérieur (IB542)

Dimensions (longueur × largeur × hauteur): 500*400*200mm
Poids(kg): 11.5
Matériau: Tôles en acier galvanisé à chaud
Épaisseur: 1.2mm
Indice de protection IP: IP65
Couleur: Blanc + gris
Traitement de surface: Thermolaquage électrostatique
Porte: 1
Ventilateur: (En option)
Connecteur étanche: 4 pièces
Plaque de montage pour caméra IP/AP/CPE: 4 pièces
Clé: 1 pièce
Connecteur de mise à la terre: 1 pièce

Ensemble complet

Dimensions et poids

Batterie / coffret / dimensions: 460*250*535MM; 29.5KG

200W panneau solaire / dimensions: 1520*710*65MM; 11.00KG

support solaire(SPB300): 600*500*300MM; 13.00KG

Poids avec support et accessoires

78KG

Contenu

2 × panneau solaire

1 × coffret avec batterie (connecteurs de sortie DC)

2 × support de panneau solaire

3 × kit de fixation sur poteau

1* Boîte de vis

1 × guide d’installation rapide

Certificats

CE, MSDS, UN38.3, DGM, certificat de transport maritime

Produits recommandés

En savoir plus sur le système d'alimentation solaire CCTV

Comparez les produits Maxsol associés pour votre prochain projet d'alimentation ou de réseau extérieur.

Voir la catégorie

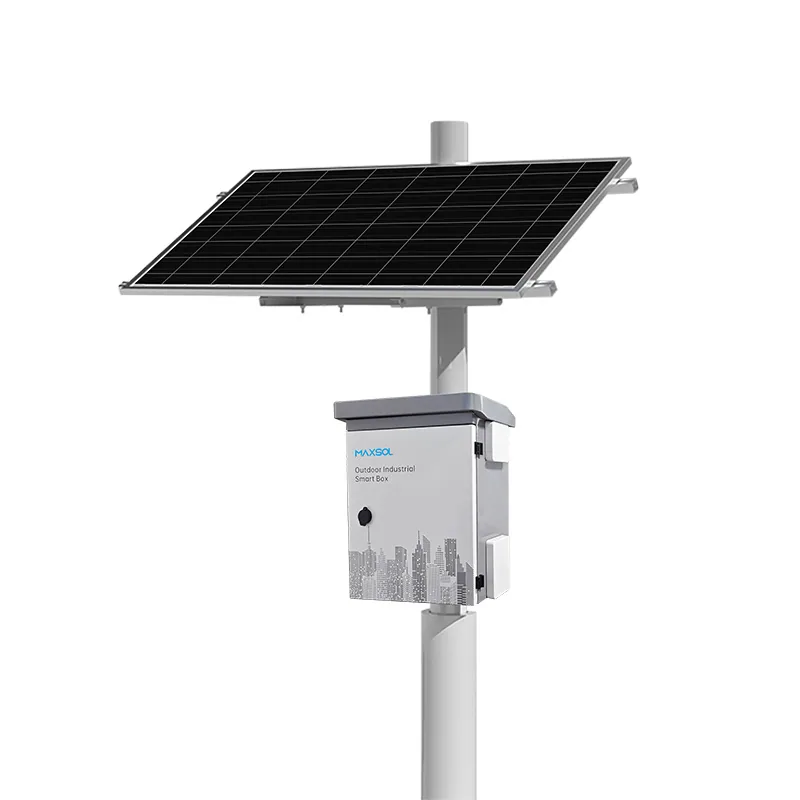

Système solaire 200W avec batterie LiFePO4 100Ah pour CCTV

Modèle: CS200100

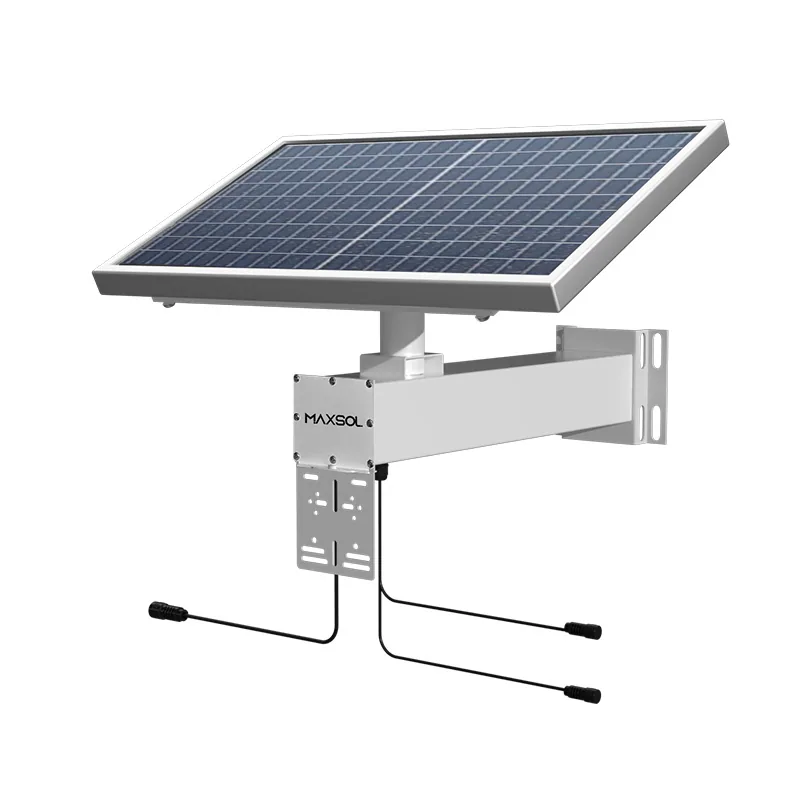

Système solaire 30W pour vidéosurveillance industrielle

Modèle: CS3015 (30W15AH12.8V)

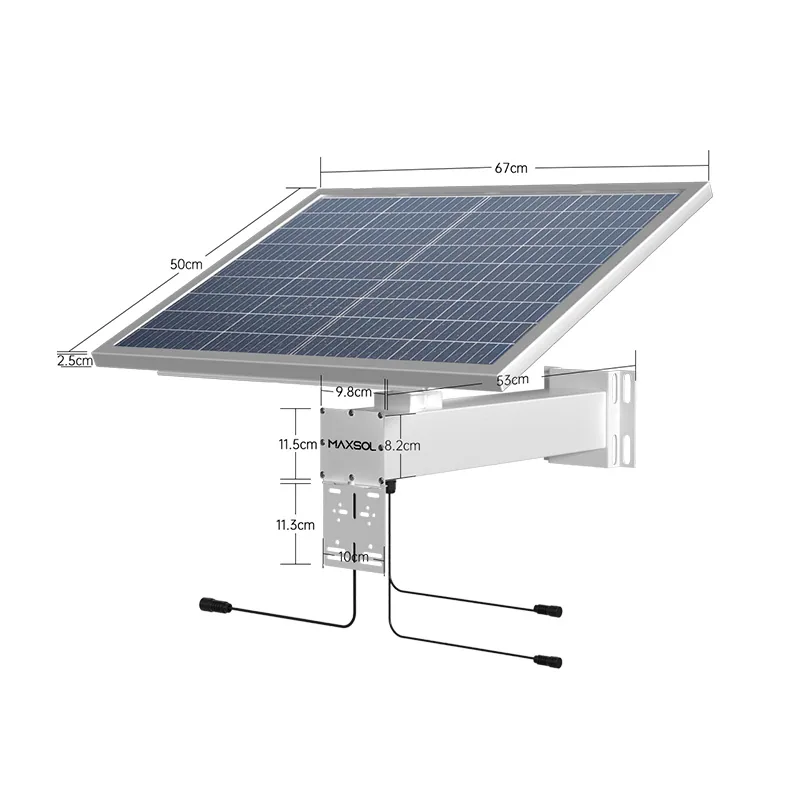

Kit solaire 60 W avec batterie LiFePO4 de 384 Wh

Modèle: CS6030 (60W30AH12.8V)

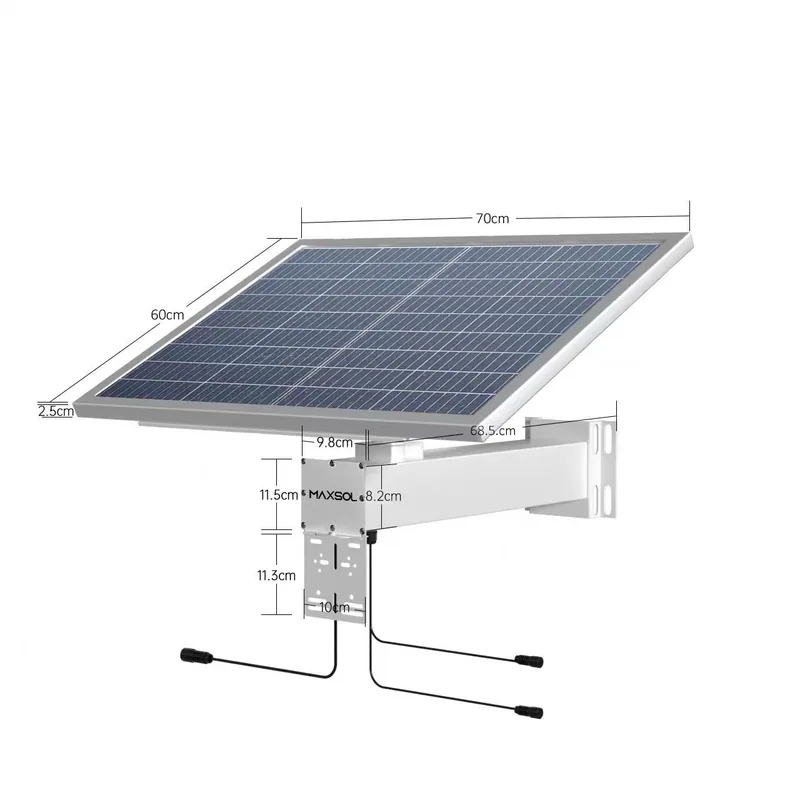

Alimentation solaire industrielle LiFePO4 80W pour CCTV
