Fiche technique
Système d’alimentation solaire pour vidéosurveillance
Système d’alimentation solaire pour vidéosurveillance
ModèleCS400150

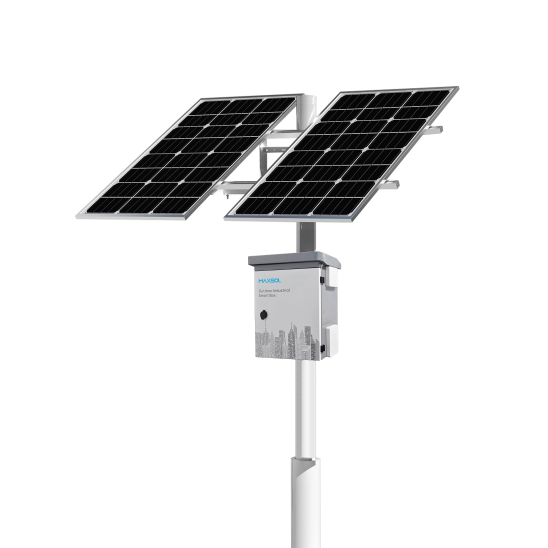

CS400150 | Système d’alimentation solaire 400W150Ah 1920Wh
Le système solaire CS400150 de 400W est équipé d’une batterie LiFePO4 de 150Ah (1920Wh) et d’un coffret extérieur intégré IP65. Il fournit une alimentation autonome fiable et stable pour la vidéosurveillance extérieure et la surveillance à distance.
Le coffret résistant aux intempéries abrite le régulateur de charge solaire MPPT et le système de batterie LiFePO4, assurant un fonctionnement sûr et une charge solaire efficace.
Caractéristiques
- Solution d’alimentation solaire pour vidéosurveillance, 400W/150Ah 1920Wh
- Panneau solaire: 400W Silicium monocristallin
- Batterie LiFePO4 de 150Ah à 12,8V, énergie totale : 1920Wh
- Régulateur de charge solaire MPPT 30A
- DC sortie: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 coffret, 500 × 400 × 200 mm
CS400150
Spécifications
CS400150 (150Ah12.8V 1920Wh)
Modèle
- Modèle
- CS400150 (150Ah12.8V 1920Wh)
Système solaire
- Batteries
- Batteries LiFePO4 de classe A, 150Ah12.8V 1920Wh
- Régulateur de charge solaire
- Régulateur MPPT 12V, 30A
- Panneau solaire
- 2 × panneaux solaires monocristallins de 200W
- Sortie DC
- 4 sorties DC11~14V 15A (max.) ; 4 sorties DC12V5A (max.)
Spécifications du panneau solaire
- Puissance crête dans les conditions STC
- 200W *2PCS
- Matériau
- Cellule monocristalline de silicium à haute efficacité, cadre en alliage d'aluminium à haute résistance
- Matériaux pour panneaux
- Verre trempé super blanc
- Durée de vie
- 25ans
- Puissance maximale (Pm)
- 200W
- Efficacité de conversion photoélectrique (%)
- ≥20.4%
- Tension à Pmax(Vmp)
- 18V
- Courant à Pmax(Imp)
- 10.96A
- Tension à vide du panneau solaire (V)
- 22.0V
- Courant court-circuit – ISC (A)
- 11.62A
- Dimensions du module (L×W×H)
- 1480*670*30mm
- Poids du module (KG)
- 11 Kg*2PCS
- Matériau et dimensions du cadre (mm)
- Alliage d'aluminium anodisé 1,2mm
- Structure du module
- Verre trempé/EVA/cellule/feuille arrière EVA
Spécifications du régulateur solaire
- Courant de charge maximal
- 30A
- Tension du système
- 12V/24V détection automatique
- Déconnexion basse tension (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(par défaut: 11.2/22.4V)
- Reconnexion après basse tension (LVR)
- 11.4~12.8V/22.8~25.6V (par défaut: 12.0/24.0V)
- Protection contre la surcharge
- 15.8/31.3V
- Tension maximale à la borne PV
- 55V@-20℃;50V@25℃
- Puissance d’entrée PV maximale
- 390/780W
- Seuil jour/nuit
- 3.0~20.0V (par défaut: 8.0/16.0V)
- Délai jour/nuit
- 0~30min (par défaut: 0min)
- Plage de suivi MPPT
- (tension de batterie + 2.0V) ~Voc*0.9 *2
- Courant de sortie
- 30A
- Rendement de suivi maximal
- >99.9%
- Rendement de conversion de charge maximal
- 98.0%
- Dimensions
- 182*187.5*64
- Poids
- 1.3kg
- Autoconsommation
- ≤8mA(12V)
Spécifications de la batterie
- Capacité de la batterie
- Batterie LiFePO4 12.8V/150AH (1920WH)
- Capacité nominale
- 150Ah
- Tension nominale
- 12.8V
- Tension de charge maximale
- 14.6 ± 0.2V
- Tension de coupure de décharge
- 10 ± 0.2V
- Courant de charge standard
- 15A
- Courant de décharge standard
- 15A
- Courant de charge continu maximal
- 30A
- Courant de décharge continu maximal
- 30A
- Courant de décharge de crête maximal
- 90A
- Durée de vie en cycles
- >2000 cycles
- Poids
- ≤ 12kg
- Température de fonctionnement
- Charge : 0~55℃ ; décharge : -10~60℃
Carte de protection de la batterie
- Tension de sortie
- 8.4V–14.6V
- Courant de fonctionnement
- ≤30A
- Température de fonctionnement
Plage de fonctionnement : -20℃–65℃;
Température de rétablissement après surchauffe : 48℃
- Autoconsommation en fonctionnement
- ≤50 µA
- Tension de protection contre la surcharge
- 3.65V±0.05V
- Tension de rétablissement après surcharge
- 3.55V±0.10V
- Délai de protection contre les surtensions
- 0.5–1.5s
- Courant de protection contre la surcharge
- 25–35A
- Délai de protection contre les surintensités
- 0.5–1.5s
- Tension de protection contre la décharge excessive
- 2.1V±0.100V
- Tension de rétablissement après décharge excessive
- 2.4V±0.100V
- Délai de protection contre la décharge excessive
- 0.5–1.5s
- Courant de protection contre la décharge excessive
- 75–90A
- Délai de protection contre les courts-circuits
- 100~600µs
- Courant de court-circuit
- 300A±50A
- Condition de rétablissement après court-circuit
- Déconnecter la charge
Spécifications du coffret extérieur (IB542)
- Dimensions (longueur × largeur × hauteur)
- 500*400*200mm
- Poids(kg)
- 11.5
- Matériau
- Tôles en acier galvanisé à chaud
- Épaisseur
- 1.2mm
- Indice de protection IP
- IP65
- Couleur
- Blanc + gris
- Traitement de surface
- Thermolaquage électrostatique
- Porte
- 1
- Ventilateur
- (En option)
- Connecteur étanche
- 4 pièces
- Plaque de montage pour caméra IP/AP/CPE
- 4 pièces
- Clé
- 1 pièce
- Connecteur de mise à la terre
- 1 pièce
Ensemble complet
- Dimensions et poids
Batterie / coffret / dimensions: 460*250*535MM; 29.5KG
200W panneau solaire / dimensions: 1520*710*65MM; 11.00KG
support solaire(SPB300): 600*500*300MM; 13.00KG
- Poids avec support et accessoires
- 78KG
- Contenu
2 × panneau solaire
1 × coffret avec batterie (connecteurs de sortie DC)
2 × support de panneau solaire
3 × kit de fixation sur poteau
1* Boîte de vis
1 × guide d’installation rapide
- Certificats
- CE, MSDS, UN38.3, DGM, certificat de transport maritime
CS400150
Dimension

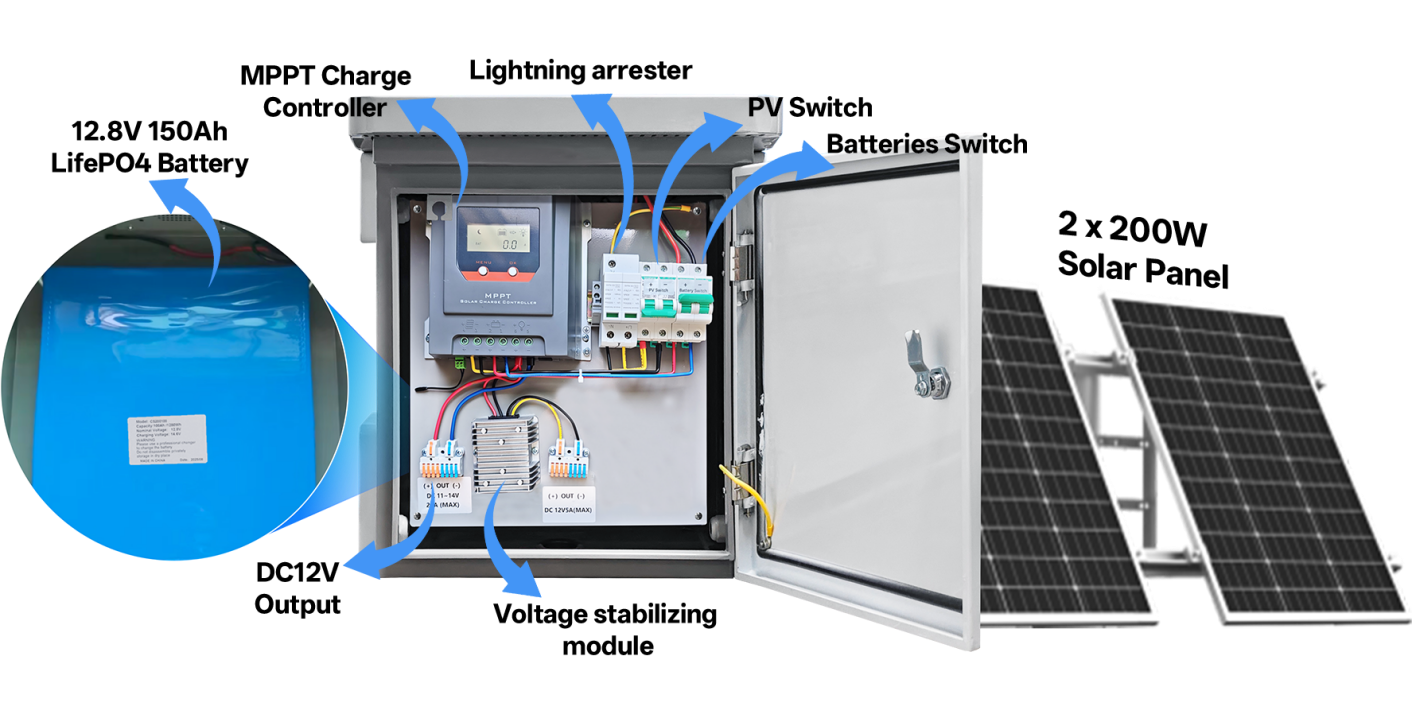

Traduction des annotations de l’image
L’illustration d’origine est conservée ; ses annotations en anglais sont traduites dans la légende ci-dessous.
- 12.8V150Ah LifePO4 Battery
- Batterie LiFePO4 12.8V 150Ah
- MPPT Charge Controller
- Régulateur de charge MPPT
- Lightning arrester
- Parafoudre
- PV Switch
- Interrupteur photovoltaïque
- Batteries Switch
- Interrupteur des batteries
- 2 x 200W Solar Panel
- 2 x panneaux solaires de 200W
- DC12V Output
- Sortie DC12V
- Voltage stabilizing module
- Module de stabilisation de tension
CS400150

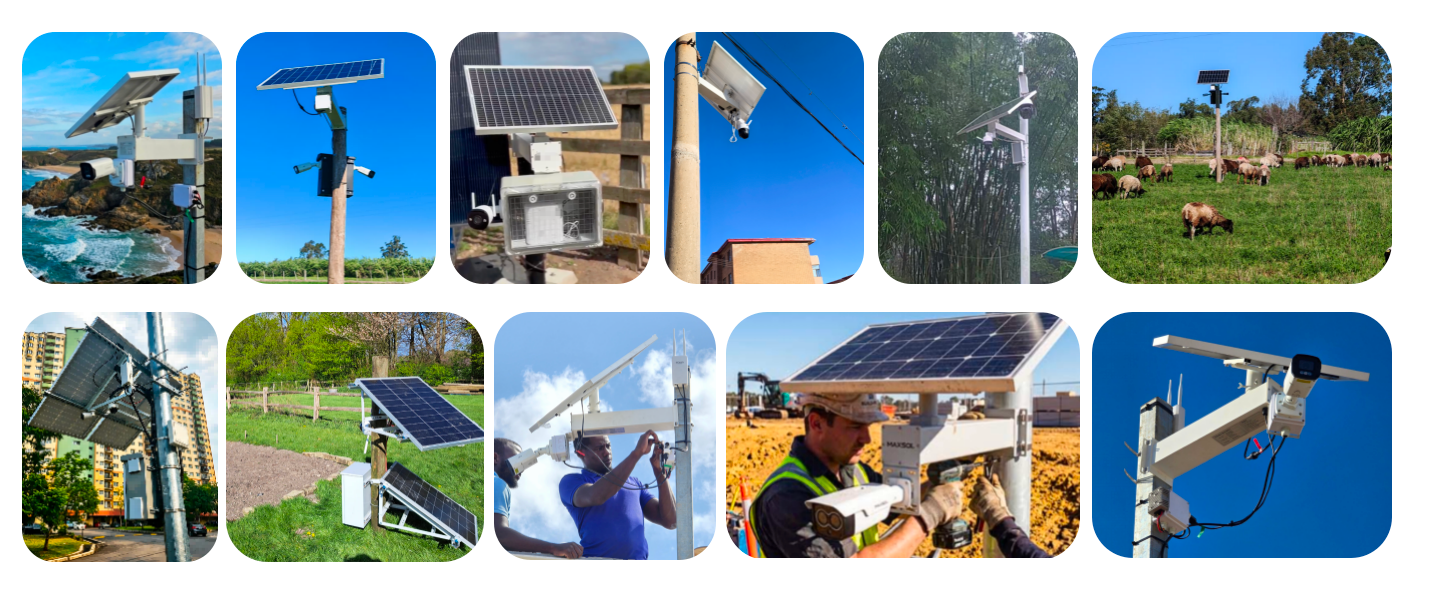

Applications courantes
Le système d’alimentation solaire est largement utilisé dans diverses applications de surveillance et de communication en extérieur, notamment :
- Systèmes de vidéosurveillance CCTV
- Systèmes de sécurité et de surveillance à énergie solaire
- Routeurs sans fil 4G/5G et appareils de communication
- Stations de surveillance isolées et hors réseau
- Projets de surveillance routière et du trafic
- Systèmes de sécurité pour chantiers
- Exploitations agricoles, plantations et surveillance agricole
- Applications de sécurité industrielle et périmétrique
- Projets de villes intelligentes et d’infrastructures
