PoE extérieur : points à vérifier avant l’installation

Une alimentation PoE extérieure fiable ne se résume pas à additionner la puissance des caméras. L’intégrateur doit valider toute la chaîne : source d’énergie, conversion, budget PoE par port et total, pertes dans les câbles, protections, conditions du coffret, mise à la terre, liaison montante, supervision et procédure de maintenance.

Cette checklist d’installateur pour alimentation PoE extérieure permet de spécifier et de mettre en service un système de vidéosurveillance ou de réseau sans supposer qu’un switch, un convertisseur, une batterie et un panneau solaire sont automatiquement compatibles. Chaque interface électrique et réseau doit être vérifiée dans les documentations à jour.

Cartographier les sources, charges, convertisseurs et interfaces

Commencez par dessiner un schéma fonctionnel avant de choisir les produits. Il doit suivre l’énergie depuis sa source jusqu’à chaque équipement alimenté, tout en représentant séparément le chemin des données.

Pour chaque élément, relevez au minimum :

la tension d’entrée et sa plage admissible ;
la nature du courant, alternatif ou continu ;
la polarité et le type de connecteur ;
la tension et le courant de sortie ;
la puissance continue disponible ;
les éventuelles limites temporaires ou conditions de déclassement ;
le protocole PoE utilisé par chaque équipement ;
le câblage des broches lorsqu’une alimentation passive est présente ;
le nombre et le type d’interfaces Ethernet ou fibre ;
les dispositifs de coupure et de protection.

La chaîne peut être simple, par exemple réseau électrique, coffret PoE, câble Ethernet et caméra. Sur un site autonome, elle comporte généralement davantage d’étages : module photovoltaïque, régulateur, batterie, protection de branche, switch PoE ou convertisseur DC-PoE, puis équipements terminaux.

Comparer architecture intégrée sur secteur et architecture DC solaire

Critère	Équipement intégré alimenté sur secteur	Équipement DC orienté solaire
Source principale	Réseau électrique compatible avec la plage d’entrée	Panneaux, régulateur et batterie ou autre source DC
Conversion	Souvent intégrée au coffret ou au switch	Répartie entre régulateur, batterie, convertisseur et switch
Autonomie	Dépend d’un module de secours intégré ou externe	Dépend du bilan solaire, de la batterie et de la consommation
Complexité de câblage	Généralement plus faible	Plus d’interfaces électriques à contrôler
Surveillance énergétique	Variable selon l’équipement	À rechercher pour suivre batterie, production et charges
Risque principal	Mauvaise coordination entre secteur, secours et protections	Incompatibilité de tension, polarité, seuils ou bilan énergétique
Maintenance	Coupure secteur et isolement du secours à organiser	Isolement séparé des panneaux, de la batterie et des départs DC

Le coffret Ethernet industriel géré SBOX2802SFG-I illustre la première approche. Sa documentation indique un indice IP65, huit ports Gigabit PoE, deux emplacements Gigabit SFP, une gestion Layer 2, une entrée AC100-240V et un module UPS DC55V de 240 W intégré.

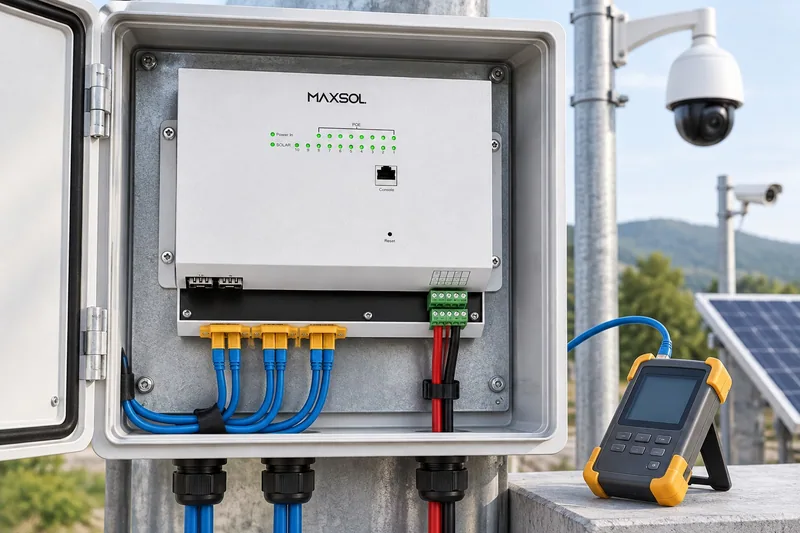

Le switch PoE industriel solaire IOT2802SFG-S représente une architecture DC différente. Les informations disponibles mentionnent huit ports Gigabit PoE, deux ports SFP, un budget PoE de 120 W, une prise en charge BT de 90 W, la surveillance du photovoltaïque et de la batterie, ainsi que des entrées photovoltaïque et batterie en DC22-29,2V. Les ports 3 et 4 peuvent être configurés en PoE 24 V ou 48 V.

Ces deux appareils correspondent à des couches de conception différentes. Ils ne constituent pas, à eux seuls, un système dont la compatibilité globale aurait été établie. Il faut vérifier les tensions, la polarité, le brochage, le protocole, les protections et les fiches techniques en vigueur avant toute installation.

Pour approfondir la structure d’une installation complète, consultez le guide sur les coffrets PoE extérieurs, la fibre et les batteries.

Vérifier le budget par port, la puissance totale et la chute de tension

Le calcul doit être réalisé à trois niveaux : chaque port, l’ensemble des ports PoE et l’alimentation amont. Une puissance totale suffisante ne garantit pas qu’un port individuel puisse alimenter sa charge.

Établir une fiche de charge par équipement

Pour chaque caméra, point d’accès, pont radio, éclairage ou accessoire PoE, consignez :

sa tension et son mode d’alimentation ;
sa puissance nominale ;
sa puissance maximale documentée ;
les fonctions susceptibles d’augmenter la consommation ;
son comportement au démarrage ;
la longueur estimée du câble ;
le port auquel il sera raccordé.

Une caméra peut consommer davantage lorsque le chauffage, l’éclairage infrarouge, le moteur de positionnement ou d’autres fonctions sont actifs. Le dimensionnement ne doit donc pas reposer uniquement sur une valeur moyenne observée en journée.

Additionnez ensuite les puissances maximales simultanées prévues. Comparez ce total au budget PoE réellement disponible dans les conditions d’installation, et non à la seule puissance théorique de l’alimentation. Conservez une marge pour les pertes de conversion, les extensions autorisées et les écarts de fonctionnement.

Contrôler les limites port par port

Pour chaque liaison, confirmez :

la puissance maximale que le port peut fournir ;
la puissance maximale que l’équipement peut demander ;
le mode de négociation ou l’absence de négociation ;
la tension présente sur le câble ;
le brochage d’alimentation ;
les limites du switch lorsqu’un port à forte puissance est utilisé ;
l’incidence de cette charge sur le budget total.

La mention d’une puissance élevée sur un port ne signifie pas nécessairement que tous les ports peuvent fournir simultanément cette puissance. Il faut consulter les limites globales et les éventuelles règles d’allocation du switch.

Calculer les pertes jusqu’à la charge

La résistance du câble provoque une chute de tension et une dissipation thermique. Ces pertes augmentent avec la longueur et le courant. En courant continu, la perte résistive suit la relation générale (P = I²R) : à puissance transmise comparable, une tension plus faible implique un courant plus élevé et peut donc accentuer les pertes.

Vérifiez notamment :

la longueur réelle de la liaison, y compris les réserves et raccordements ;
le matériau et la section des conducteurs ;
la qualité des connecteurs et traversées ;
la température attendue dans le cheminement ;
la tension mesurée au départ puis à l’arrivée sous charge ;
la stabilité lors de l’activation des fonctions les plus consommatrices.

Pour une architecture sur batterie, la tension varie avec l’état de charge et le fonctionnement du système. Le convertisseur doit rester dans sa plage d’entrée sur toute la plage réellement rencontrée, pas seulement à la tension nominale indiquée sur la batterie.

Le convertisseur DC vers PoE POE24V accepte une entrée DC12-36V et fournit une sortie PoE réglable de 12 à 57 V, avec Ethernet Gigabit et affichage LCD de la tension. Sa charge continue documentée pour une conversion de 12 V vers 48 V est limitée à 30 W. Les informations disponibles n’établissent pas une négociation IEEE PoE : tension, polarité, brochage et méthode d’alimentation doivent donc être confirmés avant de raccorder un terminal.

Le choix entre 12, 24 et 48 V influence les courants, les convertisseurs et la distribution. Le comparatif des tensions pour une vidéosurveillance solaire aide à structurer cette décision sans présumer de la compatibilité des appareils.

Spécifier le coffret, la thermique, l’humidité et les surtensions

Un indice de protection du coffret ne répond pas, à lui seul, à toutes les contraintes extérieures. Il faut examiner l’installation complète : enveloppe, presse-étoupes, entrées de câbles, ventilation, condensation, exposition solaire, mise à la terre et maintenance.

Évaluer l’environnement réel

Documentez avant la pose :

l’exposition directe au soleil ;
les températures minimales et maximales attendues ;
la pluie, les projections et la poussière ;
le risque de condensation ;
la proximité d’un environnement salin, industriel ou corrosif ;
les possibilités de fixation et d’accès ;
le risque de choc, de vandalisme ou d’intrusion ;
l’orientation des entrées de câbles.

La température interne peut être supérieure à la température ambiante sous l’effet du rayonnement solaire et des pertes des alimentations. Additionnez les dissipations des switches, convertisseurs, chargeurs et autres composants. Vérifiez ensuite leurs plages de fonctionnement et les règles de déclassement éventuelles.

Évitez de traiter la ventilation et l’étanchéité comme deux décisions indépendantes. Une ouverture non prévue peut dégrader la protection contre l’eau, tandis qu’un coffret totalement fermé peut emprisonner chaleur et humidité. Les solutions de gestion thermique et de pression doivent être choisies pour l’enveloppe concernée.

Coordonner les protections électriques

Les protections doivent correspondre à l’architecture réelle, avec des branches identifiables plutôt qu’une protection générale supposée tout couvrir.

Prévoyez selon le projet :

une protection en amont de l’alimentation ;
une protection adaptée à chaque départ DC ;
un sectionnement de la batterie ;
un isolement du champ photovoltaïque ;
une protection des liaisons cuivre sortant du coffret ;
une coordination des dispositifs contre les surtensions ;
une liaison de terre ou d’équipotentialité conçue pour le site ;
une protection mécanique des câbles.

Un parafoudre Ethernet ne remplace pas la mise à la terre, et une terre du coffret ne protège pas automatiquement toutes les interfaces. La continuité, la longueur des conducteurs de raccordement et la coordination entre protections doivent être contrôlées conformément aux règles applicables au projet.

Ne raccordez pas aveuglément les masses négatives, les blindages, le châssis et la terre. Déterminez d’abord si les alimentations sont isolées ou référencées, puis suivez les instructions des fabricants et la conception électrique retenue.

Planifier les liaisons montantes, la supervision et l’isolement de maintenance

La liaison montante doit rester opérationnelle lorsque le site passe dans son mode énergétique le plus contraignant. Une installation peut continuer à alimenter les caméras tout en perdant la transmission parce qu’un convertisseur fibre, un routeur ou un équipement radio n’a pas été inclus dans le bilan.

Choisir et documenter l’uplink

Pour chaque liaison montante, notez :

le support cuivre, fibre ou radio ;
le débit et le mode configurés ;
le type d’interface ou de module ;
la distance du lien ;
l’alimentation de tous les équipements intermédiaires ;
le chemin de repli éventuel ;
les paramètres VLAN, adressage et priorité ;
le propriétaire de chaque configuration.

La fibre peut être utile pour franchir une distance ou séparer électriquement deux zones, mais sa compatibilité dépend des ports, modules, connecteurs, longueurs d’onde et fibres utilisés. La présence d’un emplacement SFP ne suffit pas à garantir qu’un module donné fonctionnera.

Définir ce qui doit être supervisé

La supervision utile ne se limite pas à un voyant indiquant que le switch est sous tension. Selon l’architecture, recherchez la visibilité sur :

l’état de chaque port ;
la consommation ou l’allocation PoE ;
les pertes de lien ;
les redémarrages ;
la tension de la batterie ;
l’entrée photovoltaïque ;
les alarmes d’alimentation ;
la température, lorsqu’elle est mesurée ;
la disponibilité de la liaison montante.

Fixez des seuils d’alerte à partir des plages documentées et du comportement réel du système. Une tension basse n’a pas la même signification selon la chimie de la batterie, la charge instantanée et les seuils du régulateur.

Permettre une intervention sans arrêter tout le site

Chaque source doit pouvoir être identifiée et isolée. Un technicien ne doit pas découvrir pendant l’intervention qu’un coffret apparemment hors tension reste alimenté par une batterie, un panneau solaire ou un injecteur situé à l’autre extrémité du câble.

Prévoyez :

un sectionnement clairement repéré ;
des protections accessibles sans exposer les parties actives ;
des borniers et départs étiquetés ;
une méthode pour isoler un port ou une branche ;
un ordre d’arrêt et de remise sous tension ;
un espace de travail suffisant ;
la possibilité de mesurer sans démonter inutilement le système.

Dans une architecture solaire, indiquez explicitement l’ordre de connexion et de déconnexion prévu par les fabricants du régulateur, de la batterie et des convertisseurs.

Tester sur banc le démarrage, les défauts et la reprise

Le test sur banc doit reproduire les charges, longueurs et transitions énergétiques critiques avant le déploiement. Un simple contrôle de connectivité avec une seule caméra ne valide ni le budget PoE total ni le comportement en cas de défaut.

Séquence de test recommandée

Contrôler le câblage hors tension. Vérifiez polarité, brochage, continuité, serrage, fusibles et raccordement à la terre.
Mesurer les sources à vide. Confirmez les tensions et leur polarité avant de brancher les convertisseurs.
Démarrer sans charges PoE. Observez les alarmes, l’accès de gestion et la stabilité de la liaison montante.
Ajouter les charges une par une. Relevez la tension, la puissance et l’état du port après chaque ajout.
Appliquer la charge simultanée prévue. Activez les fonctions les plus consommatrices des terminaux.
Tester le démarrage à froid. Mettez sous tension l’ensemble du système dans l’ordre prévu pour l’exploitation.
Simuler la perte de la source principale. Vérifiez le basculement vers le secours ou la batterie lorsque cette fonction fait partie du projet.
Provoquer un défaut contrôlé. Débranchez une charge, coupez une branche ou interrompez l’uplink sans créer de situation dangereuse.
Vérifier la récupération. Confirmez que les ports, équipements terminaux et systèmes de supervision retrouvent un état normal.
Répéter après stabilisation thermique. Un essai bref ne révèle pas toujours les défauts liés à l’échauffement.

Défauts à rechercher

redémarrages cycliques d’une caméra ;
chute de tension lors d’un appel de puissance ;
désactivation d’autres ports lorsqu’une charge élevée démarre ;
convertisseur instable aux limites de sa plage d’entrée ;
perte de configuration après coupure ;
absence de remontée d’alarme ;
équipement restant bloqué après le retour de l’alimentation ;
liaison montante rétablie plus lentement que les équipements PoE ;
batterie sollicitée alors que la source principale devrait être disponible.

Si une fonction de redémarrage automatique des ports est utilisée, testez ses conditions de déclenchement. Elle ne doit pas masquer un câble défectueux, une alimentation sous-dimensionnée ou une incompatibilité PoE.

Enregistrer les preuves de mise en service pour la réception

Le dossier de réception doit permettre à un autre technicien de comprendre, tester et isoler le système sans reconstituer sa conception sur place.

Incluez au minimum :

le schéma unifilaire de l’alimentation ;
le schéma du réseau et des liaisons montantes ;
la liste des équipements et leurs versions ;
les fiches techniques utilisées pour la conception ;
la correspondance entre ports et charges ;
les tensions nominales et plages admises ;
les réglages des sorties configurables ;
le budget PoE calculé et la charge relevée ;
les longueurs de câbles ;
les références des protections et leur affectation ;
les mesures de tension au départ et à la charge ;
les résultats des essais de coupure et de reprise ;
les configurations exportées ;
des photographies du coffret, des étiquettes et des raccordements ;
la procédure d’arrêt, d’isolement et de redémarrage ;
les écarts acceptés et les actions restant à réaliser.

Les captures de supervision et les relevés doivent être datés et associés aux conditions du test. Une mesure effectuée sans indiquer les charges actives, l’état de la batterie ou la source utilisée apporte peu de valeur lors d’un diagnostic ultérieur.

Checklist finale avant réception

Erreurs courantes à éviter

Les défaillances les plus coûteuses proviennent souvent d’une interface négligée plutôt que d’un composant isolé :

dimensionner uniquement à partir de la consommation moyenne ;
confondre budget PoE total et capacité de chaque port ;
associer une tension PoE réglable à une compatibilité IEEE automatique ;
oublier la consommation du routeur, de la fibre ou du pont radio ;
calculer sur la tension nominale de la batterie sans considérer sa plage réelle ;
placer toutes les charges derrière une seule protection non sélective ;
supposer qu’un coffret étanche résout la condensation et la chaleur ;
utiliser un port SFP sans valider le module et la fibre ;
tester le système avec des câbles courts puis déployer de longues liaisons ;
oublier qu’une batterie ou un panneau peut maintenir le coffret sous tension ;
combiner plusieurs produits documentés séparément sans valider leurs interfaces.

Pour passer de la checklist à la sélection, comparez les modèles Maxsol liés ci-dessus avec le nombre de ports, la puissance de chaque charge, les distances, la source disponible, l’environnement, les besoins de supervision et la méthode d’isolement du projet. La décision finale doit toujours s’appuyer sur les fiches techniques actuelles et sur un essai de la configuration réellement prévue.
