Boîtier PoE extérieur avec batterie : bien le choisir

Un boîtier PoE extérieur avec batterie de secours réunit, dans un même coffret, la distribution réseau, l’alimentation des équipements PoE et parfois une réserve d’énergie en cas de coupure secteur. C’est une solution pertinente pour une grappe de caméras IP, un point d’accès Wi-Fi extérieur, un pont radio ou un équipement de contrôle d’accès éloigné.

Le bon choix ne dépend pas seulement du nombre de ports. Il faut vérifier l’étanchéité du coffret, le budget PoE réellement disponible, le type de liaison montante cuivre ou fibre, les fonctions d’administration et, surtout, l’autonomie calculée à partir de la charge. Une batterie de capacité donnée ne garantit jamais une durée de secours identique d’un site à l’autre.

Pourquoi intégrer la commutation et l’alimentation à l’extérieur ?

Installer un switch PoE, son alimentation, les protections et éventuellement une batterie dans un boîtier unique évite de multiplier les coffrets, les raccordements intermédiaires et les alimentations séparées. Pour l’installateur, cela peut simplifier l’architecture d’un point de collecte proche des équipements terrain.

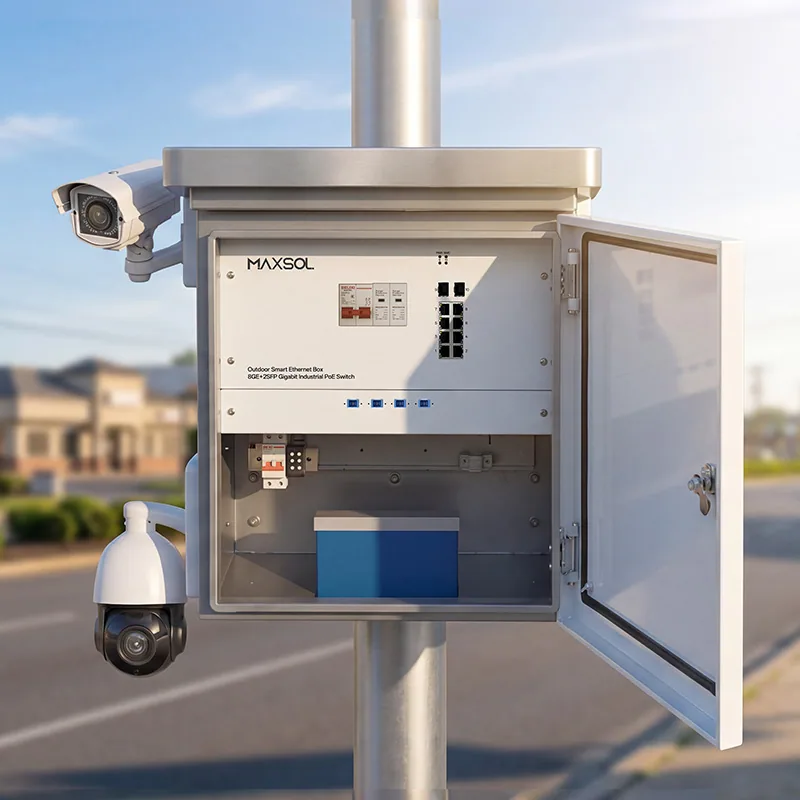

Cette organisation est particulièrement adaptée lorsque plusieurs appareils sont concentrés autour d’un portail, d’un parking, d’un pylône, d’une zone logistique ou d’un bâtiment annexe. Les câbles Ethernet reliant les terminaux restent plus courts, tandis que la remontée réseau peut être réalisée vers le local technique par cuivre ou par fibre selon la distance et l’environnement.

Les principaux bénéfices recherchés sont les suivants :

Centraliser l’alimentation PoE de plusieurs terminaux dans un emplacement protégé.
Réduire les équipements séparés à fixer, câbler et maintenir sur site.
Prévoir une liaison fibre vers le cœur de réseau lorsque cela est nécessaire.
Maintenir les services prioritaires pendant une interruption du secteur si un système UPS et une batterie sont prévus.
Faciliter le diagnostic, surtout avec un switch administrable capable de donner de la visibilité sur les ports.

Cette intégration ne dispense toutefois pas d’une étude électrique et réseau. Un coffret extérieur n’efface ni les contraintes de dissipation thermique, ni les limites de puissance PoE, ni les risques liés à la foudre et aux surtensions.

Vérifier le coffret et les conditions environnementales

L’indice de protection est le premier point de contrôle. Un indice IP65 indique une protection contre la poussière et contre des jets d’eau, mais il ne signifie pas que le coffret peut être immergé ou installé sans précaution dans n’importe quelle exposition. La protection effective dépend aussi du montage et des passages de câbles.

Avant de retenir un boîtier PoE extérieur, contrôlez les éléments suivants.

Emplacement, fixation et accès maintenance

Choisissez une surface porteuse, stable et accessible pour les opérations de raccordement et de maintenance. Prévoyez un dégagement suffisant pour ouvrir le coffret, respecter le rayon de courbure de la fibre et organiser les câbles sans les contraindre.

Évitez notamment :

les emplacements où l’eau peut stagner autour des entrées de câbles ;
l’exposition solaire continue si elle entraîne une hausse de température interne non maîtrisée ;
les zones exposées aux chocs sans protection mécanique ;
les installations trop hautes ou trop confinées pour être entretenues en sécurité.

Étanchéité réelle des entrées de câble

Un coffret IP65 peut perdre son niveau de protection si les presse-étoupes sont mal dimensionnés, mal serrés ou non utilisés. Chaque entrée doit correspondre au diamètre et au type de câble posé. Les ouvertures inutilisées doivent rester obturées avec des éléments adaptés.

Sur une installation fibre, vérifiez également que le cheminement ne provoque pas de pli trop serré. La fibre, les jarretières, les modules SFP et les raccords doivent être protégés de l’humidité et rester accessibles pour les contrôles.

Mise à la terre, surtensions et câblage extérieur

Les liaisons extérieures sont exposées à des perturbations électriques et, selon le site, à des surtensions induites. Le coffret doit être intégré dans une stratégie de protection cohérente : mise à la terre réalisée selon les règles du projet, protection adaptée de l’arrivée secteur, continuité de terre vérifiée et cheminement des câbles réfléchi.

Ne supposez pas qu’un coffret, un switch ou une alimentation remplace à lui seul tous les dispositifs de protection nécessaires. Faites confirmer les besoins de protection par l’étude de site, en particulier sur les mâts, toitures, clôtures et liaisons inter-bâtiments.

Switch administrable ou non administrable : quel niveau de contrôle ?

Le choix entre un switch administrable et un modèle non administrable dépend principalement de la criticité du réseau et de votre besoin de diagnostic à distance.

Un switch administrable de couche 2 convient lorsqu’il faut segmenter le réseau, contrôler les flux, surveiller les ports ou intégrer le coffret à une infrastructure structurée. Il donne davantage de moyens pour isoler les équipements de vidéosurveillance du réseau bureautique, organiser les VLAN ou investiguer une liaison défaillante.

Un switch non administrable répond davantage à une architecture simple et stable, où la priorité est de raccorder les appareils sans configuration réseau poussée. Il peut néanmoins intégrer des fonctions matérielles pratiques pour les déploiements terrain.

Fonctions à sélectionner selon l’architecture

Avant de décider, établissez une liste de fonctions réellement utiles :

VLAN pour séparer les usages, par exemple vidéosurveillance, accès Wi-Fi et réseau de gestion ;
QoS pour hiérarchiser les flux lorsque la bande passante est partagée ;
priorité de ports pour préserver le service des équipements les plus importants ;
surveillance des équipements et capacité de diagnostic via le réseau ;
watchdog pour contribuer à rétablir un terminal qui ne répond plus, selon le mode de fonctionnement prévu ;
isolation des ports afin de limiter les communications directes entre équipements raccordés ;
liaison montante fibre au moyen de ports SFP lorsque la distance ou l’environnement le justifie.

Il faut aussi valider le format et les caractéristiques du module SFP à employer avec l’équipement distant. Le fait que deux logements SFP soient disponibles ne permet pas, à lui seul, de conclure à la compatibilité avec n’importe quel module ou type de fibre.

Exigences UPS et batterie de secours

Une alimentation secourue doit être dimensionnée sur la charge totale du coffret, pas uniquement sur le nombre de caméras. Additionnez la consommation maximale ou attendue des appareils PoE, puis tenez compte du switch, des éventuels équipements raccordés en amont et des marges prévues dans le projet.

L’autonomie théorique peut être approchée ainsi :

Autonomie estimative (heures) = énergie utile de la batterie (Wh) ÷ puissance réellement appelée (W)

Cette formule est une première estimation, pas une garantie. L’énergie réellement disponible varie notamment selon la consommation instantanée des terminaux, l’état de la batterie, la température, le vieillissement, les pertes de conversion et le seuil de coupure retenu par le système.

Partir de la charge PoE réelle

Une caméra motorisée, un projecteur infrarouge, une caméra chauffée, un point d’accès avec trafic élevé ou un équipement radio peuvent faire varier la puissance appelée. Ne dimensionnez donc pas la batterie à partir d’une consommation « habituelle » non vérifiée.

Construisez plutôt deux scénarios :

Charge normale : tous les équipements en fonctionnement courant.
Charge défavorable : équipements sollicités, éclairage infrarouge actif, fonctions motorisées ou radio à pleine activité selon le projet.

La capacité de secours doit répondre à l’objectif opérationnel : maintenir l’enregistrement local, préserver la connectivité d’un accès, assurer une procédure d’arrêt contrôlé ou garder l’ensemble des équipements actifs pendant une durée cible. Ces objectifs n’impliquent pas le même dimensionnement.

Vérifier l’arrivée secteur et la réserve de puissance

L’arrivée électrique doit correspondre aux caractéristiques déclarées du coffret. Une alimentation sur secteur alternatif peut demander une plage d’entrée précise, un raccordement approprié et des protections en amont. Vérifiez le circuit disponible, sa protection et la manière dont l’installation sera isolée pour les interventions.

La puissance de l’alimentation ou du module UPS ne doit pas être confondue avec le budget PoE disponible pour les terminaux. Comparez toujours :

la puissance absorbée par tous les appareils ;
la puissance que le switch peut distribuer ;
la puissance prise en charge par l’alimentation ou l’UPS ;
la capacité énergétique de la batterie ;
la marge nécessaire pour les pointes de consommation et les évolutions.

Batterie intégrée : avantages et limites

Une batterie intégrée limite le câblage entre le système de secours et le coffret. Elle doit néanmoins rester une batterie inspectable et remplaçable selon les procédures définies pour le site. Anticipez les contrôles périodiques, le suivi de son état et les conditions de fin de vie.

Ne promettez pas une autonomie fixe dans un devis ou un cahier des charges sans avoir défini la charge, les conditions de fonctionnement et la durée de coupure visée. Indiquez plutôt une autonomie cible basée sur un scénario de consommation documenté.

Comparer trois boîtiers intelligents Maxsol

Les trois références ci-dessous partagent une architecture orientée vers la distribution PoE extérieure avec huit ports PoE Gigabit et deux emplacements SFP Gigabit. Elles répondent cependant à des besoins distincts en matière de gestion et de secours électrique.

Référence	Gestion réseau	Connectivité	Alimentation et secours	À privilégier pour
SBOX2802SFG-I	Gestion Layer 2	8 ports PoE Gigabit, 2 slots SFP Gigabit	Entrée AC100-240V ; module UPS DC55V intégré de 240 W	Sites nécessitant administration réseau et préparation d’un secours à définir
SBOX2802SFG-I-288WH	Gestion Layer 2	8 ports PoE Gigabit, 2 slots SFP Gigabit	Entrée AC100-240V ; module UPS DC55V intégré de 240 W ; batterie LiFePO4 intégrée 48 V, 6 Ah, 288 Wh	Sites où une capacité de batterie intégrée est requise dès la conception
SBOX1802SFG-I	Non administrable	8 ports PoE Gigabit, 2 slots SFP Gigabit	Alimentation de 300 W	Architectures simples privilégiant les réglages matériels et une alimentation PoE conséquente

Le SBOX2802SFG-I administrable avec UPS intégré est annoncé IP65. Il combine huit ports PoE Gigabit, deux slots SFP Gigabit, une gestion de couche 2, une entrée AC100-240V et un module UPS DC55V intégré de 240 W. C’est une base à examiner si la supervision et la segmentation du réseau sont importantes. La capacité de batterie et l’autonomie doivent néanmoins être confirmées dans le dimensionnement global du projet.

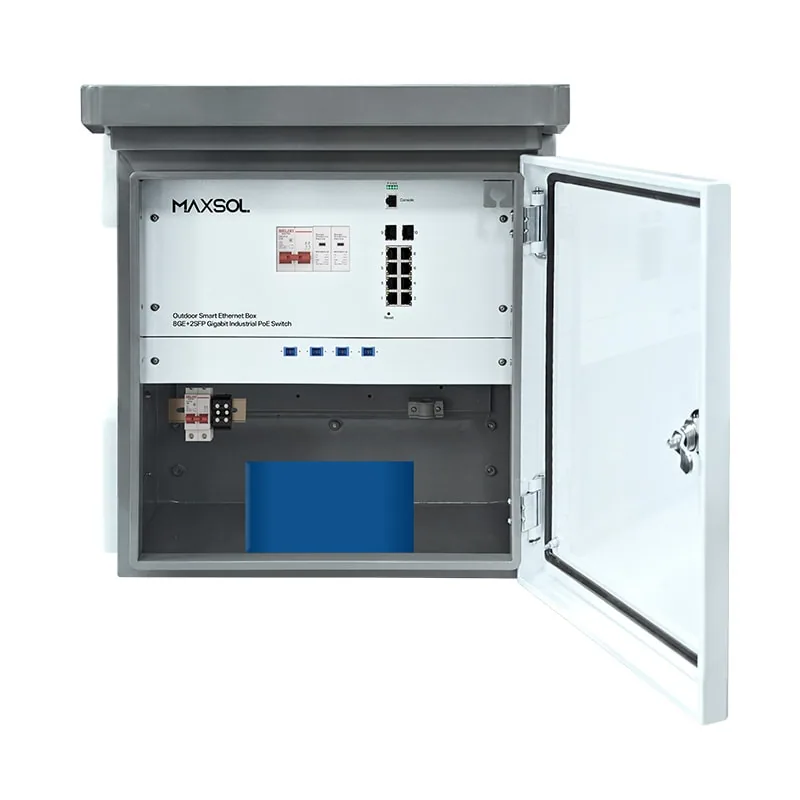

Le SBOX2802SFG-I-288WH avec batterie LiFePO4 ajoute une batterie intégrée LiFePO4 de 48 V, 6 Ah, soit 288 Wh. Il est également annoncé IP65 et administrable en Layer 2, avec huit ports PoE Gigabit et deux slots SFP Gigabit. Cette capacité permet de calculer une autonomie indicative en fonction de la charge, sans présumer de la durée réelle de maintien.

Le SBOX1802SFG-I non administrable est lui aussi annoncé IP65. Il comprend huit ports PoE Gigabit, deux slots SFP Gigabit et une alimentation de 300 W. Il propose des réglages DIP pour le watchdog, l’isolation, le VLAN et la priorité, ainsi que la QoS. Il convient lorsque ces fonctions matérielles répondent au besoin, sans nécessiter la gestion réseau Layer 2 d’un switch administrable.

Checklist de planification avant l’installation

Utilisez cette liste avant de valider le matériel et de lancer la pose.

Réseau et terminaux

Recenser chaque équipement PoE : type, puissance maximale, emplacement et criticité.
Compter les ports nécessaires aujourd’hui et prévoir les extensions raisonnablement envisagées.
Définir les liaisons montantes : cuivre, fibre, type de module SFP et raccordement côté réseau.
Vérifier les distances de câble et l’implantation des équipements intermédiaires.
Déterminer si des VLAN, de la QoS, une priorité de trafic ou un diagnostic à distance sont nécessaires.
Décider si un switch administrable apporte un bénéfice concret à l’exploitation.

Énergie et continuité de service

Calculer la puissance totale des terminaux avec un scénario normal et un scénario défavorable.
Vérifier séparément le budget PoE, la puissance de l’alimentation et la puissance admissible par l’UPS.
Définir la durée de secours cible et les équipements qui doivent rester actifs pendant une coupure.
Évaluer l’autonomie à partir des Wh de la batterie et de la charge réelle, avec marge.
Contrôler la compatibilité de l’arrivée secteur avec les caractéristiques du boîtier retenu.
Prévoir les opérations de contrôle et de remplacement de la batterie si une solution secourue est choisie.

Pose extérieure et protection

Choisir un emplacement protégé des chocs, de l’eau stagnante et des contraintes de maintenance.
Vérifier la fixation, l’accès au coffret et le dégagement nécessaire aux câbles et à la fibre.
Employer des presse-étoupes adaptés et obturer correctement les passages non utilisés.
Prévoir mise à la terre et protections contre les surtensions selon l’étude du site.
Organiser le repérage des câbles, ports, alimentations et liaisons fibre pour les futurs dépannages.
Tester l’ensemble des services et le comportement attendu lors d’une coupure secteur simulée dans le cadre des procédures du projet.

Questions fréquentes

Une batterie de 288 Wh assure-t-elle une autonomie de 288 heures ?

Non. Les Wh représentent une énergie, et non une durée. Par exemple, une charge constante de 48 W donnerait une estimation théorique de 6 heures avant prise en compte des pertes et des conditions réelles. La durée effective doit être calculée et validée avec la consommation du site.

Un boîtier IP65 peut-il être placé n’importe où dehors ?

Non. IP65 doit être considéré avec les conditions de pose réelles : fixation, orientation, presse-étoupes, passages de câbles, ruissellement, exposition thermique et risques de choc. L’emplacement reste déterminant pour la fiabilité de l’installation.

Faut-il choisir la fibre pour une caméra ou un point d’accès éloigné ?

La fibre est à envisager lorsque la distance, l’environnement électromagnétique, l’isolement entre bâtiments ou l’architecture réseau le justifient. Il faut alors confirmer les modules SFP, le type de fibre, les connecteurs et la compatibilité avec le lien distant.

Un switch non administrable suffit-il pour de la vidéosurveillance ?

Oui, sur une installation simple ne nécessitant ni segmentation réseau poussée ni supervision détaillée des ports. Dès que le projet exige des VLAN, des réglages centralisés ou un diagnostic réseau plus approfondi, un modèle administrable devient généralement plus approprié.

Pour finaliser votre choix, comparez les modèles Maxsol selon le nombre de ports nécessaire, la charge PoE, la distance de liaison, le besoin en fibre, l’environnement de pose, la puissance disponible, l’objectif d’autonomie et le niveau de gestion réseau attendu.
