Solaire et PoE : concevoir un réseau autonome fiable

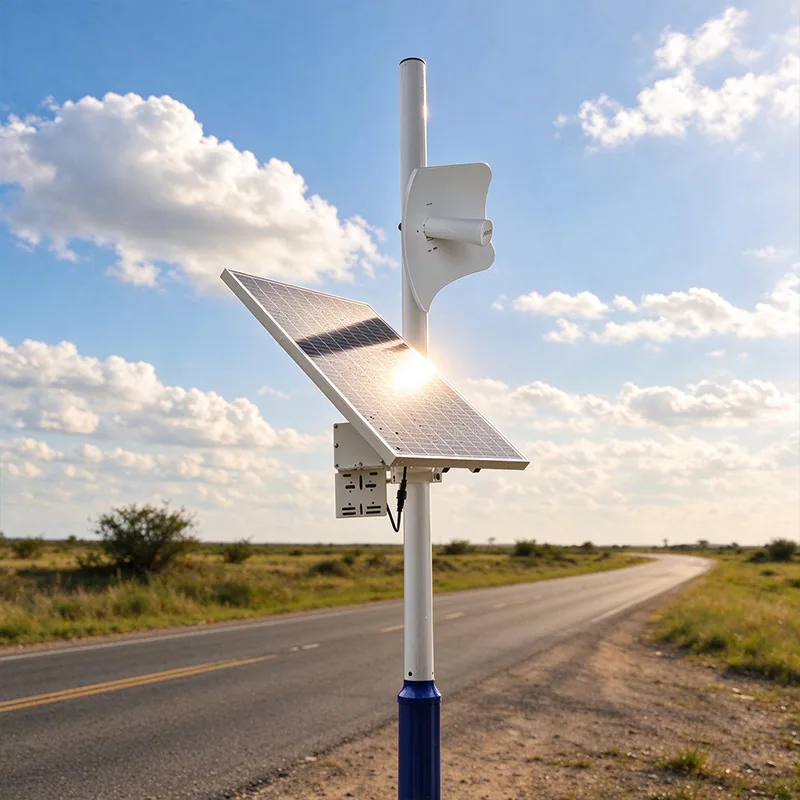

Associer énergie solaire et PoE permet d’installer une caméra, un point d’accès ou un pont radio là où le réseau électrique n’est pas disponible. Le panneau photovoltaïque recharge une batterie par l’intermédiaire d’un contrôleur, puis un convertisseur ou injecteur compatible transforme cette énergie en alimentation PoE. Les données, elles, doivent provenir d’une source réseau distincte.

La réussite d’un réseau autonome solaire et PoE dépend surtout de quatre vérifications : la compatibilité du protocole PoE, les plages de tension, la puissance continue et de démarrage, ainsi que l’énergie réellement disponible pendant les périodes sans recharge suffisante. Une sortie réglable en tension ne signifie pas, à elle seule, qu’un équipement respecte une norme IEEE PoE.

Suivre séparément le trajet de l’énergie solaire et celui des données

Dans une installation PoE raccordée au secteur, un commutateur PoE alimente généralement la caméra tout en lui transmettant les données. Sur un site autonome, ces fonctions peuvent être réparties entre plusieurs appareils.

Le trajet énergétique type est le suivant :

le panneau photovoltaïque produit du courant continu ;
le contrôleur de charge adapte cette production à la batterie ;
la batterie stocke l’énergie et stabilise l’alimentation ;
une sortie protégée fournit du courant au convertisseur DC vers PoE ;
le convertisseur élève ou adapte la tension et l’injecte sur le câble Ethernet ;
la caméra, le point d’accès ou le pont radio reçoit l’énergie.

Le trajet des données est différent :

un routeur, un commutateur, une passerelle 4G/5G ou un pont radio fournit la connexion réseau ;
son port Ethernet est relié à l’entrée de données de l’injecteur ou du convertisseur PoE ;
les données et l’alimentation ressortent ensemble vers l’équipement distant.

Autrement dit, le panneau et la batterie ne créent pas de connectivité. Ils alimentent l’infrastructure qui transporte les données. Une caméra autonome peut enregistrer localement, communiquer par radio ou rejoindre un réseau distant, mais cette architecture doit être définie séparément du système énergétique.

Pour alimenter une caméra PoE existante sans réseau électrique, il faut donc identifier à la fois son mode d’alimentation et sa liaison de données. Remplacer le commutateur PoE secteur par un injecteur DC ne résout que la partie électrique ; un équipement réseau reste nécessaire en amont.

Séparer les fonctions de charge, de stockage et de PoE

Chaque composant remplit une fonction précise. Confondre ces rôles conduit souvent à des choix incompatibles ou à une estimation trop optimiste de l’autonomie.

Élément	Fonction principale	Points à vérifier
Panneau photovoltaïque	Produire l’énergie	Puissance, tension, courant et compatibilité avec le contrôleur
Contrôleur de charge	Gérer la charge de la batterie	Limites d’entrée photovoltaïque, profil de charge, protections et températures autorisées
Batterie	Stocker l’énergie	Tension nominale, capacité, courant disponible, protection et conditions de charge
Convertisseur DC vers PoE	Adapter la tension et injecter l’alimentation	Plage d’entrée, tension de sortie, puissance continue, polarité, brochage et protocole
Source de données	Fournir la connexion réseau	Débit, interface Ethernet, alimentation propre et méthode de liaison distante
Équipement alimenté	Utiliser l’énergie et les données	Norme PoE, tension, consommation normale, pointe au démarrage et débit

Le système solaire Maxsol CS12060 de 120 W et 768 Wh constitue un exemple de sous-ensemble énergétique documenté avec un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V et 60 Ah, soit 768 Wh nominaux, un contrôleur MPPT et trois sorties DC 12 V. Une interface RS485 est indiquée comme optionnelle.

Ces caractéristiques ne permettent toutefois pas de déduire une autonomie universelle. Les 768 Wh sont une valeur nominale de batterie, et non l’énergie garantie à la charge après prise en compte des limites d’utilisation, des conversions, de la température, du câblage et des consommations internes. Il faut également vérifier sur la documentation en vigueur les limites de tension, de courant et de puissance photovoltaïque du contrôleur, ainsi que les températures de charge et les protections de la batterie.

Le système solaire, le convertisseur PoE et la caméra doivent être évalués comme des composants distincts. Deux produits dont les tensions semblent compatibles ne forment pas automatiquement un ensemble testé ou validé.

Distinguer le PoE passif de la négociation IEEE

La différence entre PoE passif et PoE IEEE est essentielle, car une erreur peut empêcher le démarrage de l’équipement ou lui appliquer une tension inadaptée.

PoE normalisé IEEE

Avec les normes IEEE 802.3af, 802.3at ou 802.3bt, la source d’alimentation, appelée PSE, détecte normalement la présence d’un équipement alimenté compatible, ou PD, avant d’appliquer la puissance. Selon la norme et les fonctions prises en charge, une classification ou d’autres échanges peuvent ensuite déterminer la puissance disponible.

Cette négociation réduit le risque d’envoyer immédiatement une tension PoE complète vers un appareil Ethernet qui n’est pas conçu pour la recevoir. Elle ne dispense pas de vérifier la classe de puissance et les exigences exactes de la caméra.

PoE passif

Un injecteur PoE passif applique généralement une tension déterminée sur des conducteurs ou paires définis, sans nécessairement effectuer la détection IEEE. La compatibilité repose alors sur quatre éléments indissociables :

la tension acceptée par l’appareil ;
la polarité ;
les broches ou paires utilisées ;
la puissance et le courant disponibles.

Une caméra indiquée uniquement comme « PoE » ne doit donc pas être supposée compatible avec une injection passive. Il faut trouver une mention explicite du protocole ou du mode d’alimentation dans sa fiche technique.

Critère	PoE IEEE négocié	PoE passif
Détection avant alimentation	Prévue par la norme	Pas nécessairement présente
Tension	Définie dans le cadre de la norme applicable	Dépend de l’injecteur et de l’appareil
Compatibilité	Norme et puissance à vérifier	Tension, polarité et brochage à vérifier individuellement
Risque principal	Budget ou norme PoE insuffisants	Injection d’une tension ou polarité inadaptée
Réglage de la tension	Ne prouve pas la conformité	Fonction fréquente, sans établir une négociation IEEE

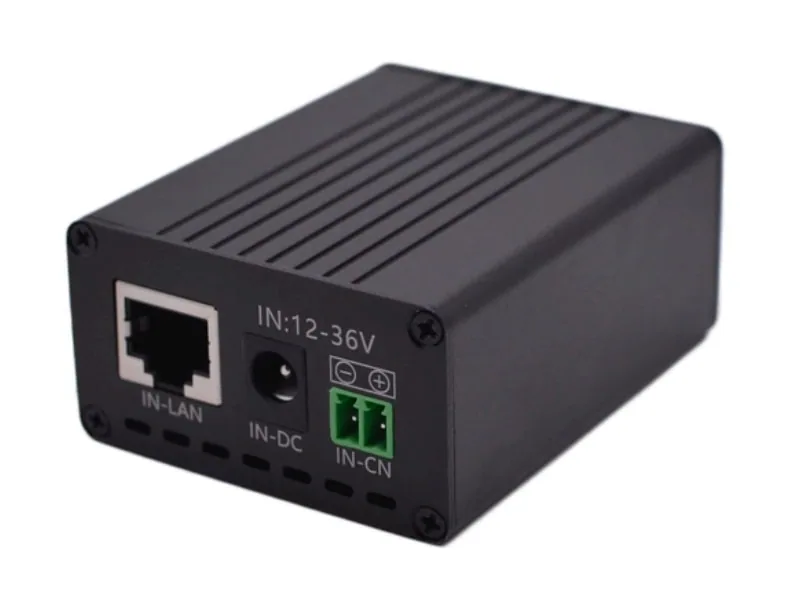

Le convertisseur Maxsol POE24V DC vers PoE accepte une entrée de 12 à 36 V DC et propose une sortie PoE réglable de 12 à 57 V, une liaison Gigabit Ethernet et un écran LCD affichant la tension. Pour une conversion de 12 V vers 48 V, la charge continue documentée est limitée à 30 W au maximum.

Ces informations n’établissent pas une détection ou une négociation IEEE avec l’équipement alimenté. Avant de raccorder une caméra, il faut donc confirmer la tension réglée, la polarité, le brochage et le protocole requis. Le rendement annoncé jusqu’à 94 % est une valeur maximale, et non une valeur à utiliser comme rendement garanti pour le dimensionnement.

Faire correspondre les tensions de la batterie et du convertisseur

Une architecture compatible doit respecter toute la chaîne de tension, pas seulement la valeur affichée en sortie.

Vérifier l’entrée du convertisseur

La tension réelle d’une batterie varie autour de sa valeur nominale selon son état de charge, la charge appliquée, la température et le fonctionnement de ses protections. L’entrée du convertisseur doit accepter cette plage complète, y compris les situations proches des seuils de coupure.

Il convient de contrôler :

la plage minimale et maximale d’entrée DC ;
les éventuels appels de courant au démarrage ;
la section et la longueur des câbles DC ;
la protection par fusible ou disjoncteur adaptée ;
le comportement en cas de sous-tension ;
la polarité des connexions.

À puissance égale, une tension DC basse implique davantage de courant côté batterie. Les pertes dans les câbles et les connecteurs peuvent alors devenir significatives. Il ne suffit donc pas qu’un convertisseur puisse produire 48 V : son entrée, son câblage et sa protection doivent aussi supporter le courant demandé.

Vérifier la sortie vers la caméra

La tension de sortie doit correspondre aux exigences de l’équipement, sans interpréter une plage réglable comme une compatibilité automatique.

Pour une caméra existante, relever sur la fiche technique :

la norme IEEE exacte, si elle est prise en charge ;
toute plage d’entrée DC ou PoE passif explicitement autorisée ;
la polarité et le brochage en mode passif ;
la puissance maximale ;
la consommation au démarrage ;
le fonctionnement éventuel du chauffage, de l’éclairage infrarouge, du moteur PTZ ou des accessoires.

Un appareil acceptant une alimentation DC directe peut parfois être alimenté autrement que par PoE, mais cela modifie le câblage et les protections. Il faut alors comparer les avantages d’une alimentation locale DC avec ceux d’un câble Ethernet transportant simultanément énergie et données.

Budgéter la demande continue et les pointes de démarrage

Le budget de puissance doit couvrir la consommation maximale réaliste, et pas seulement la valeur observée lorsque la caméra est au repos. Une installation peut fonctionner en journée puis redémarrer en boucle la nuit si l’éclairage infrarouge, un chauffage ou une transmission radio augmente la charge.

Pour chaque équipement, distinguez :

la consommation habituelle ;
la consommation maximale annoncée ;
la pointe au démarrage ;
les fonctions activées seulement dans certaines conditions ;
les pertes de conversion ;
la consommation du routeur, du pont radio ou du commutateur ;
la marge nécessaire pour éviter un fonctionnement permanent à la limite.

Exemple purement hypothétique, sans valeur de performance mesurée : une caméra consomme 9 W en fonctionnement normal et atteint 15 W au démarrage, tandis qu’un équipement réseau consomme 6 W. La charge stable serait de 15 W, mais la demande momentanée pourrait atteindre 21 W si les deux appareils fonctionnent sur la même sortie. Il faudrait encore intégrer les pertes et une marge, puis vérifier que le convertisseur supporte simultanément la puissance, le courant et la durée de la pointe.

Cet exemple ne permet pas de déduire la taille du panneau ou l’autonomie. Le dimensionnement solaire doit partir du profil énergétique sur 24 heures, des périodes critiques sans recharge suffisante et des conditions propres au site. Pour cette étape, consultez la méthode de dimensionnement d’un système solaire autonome pour vidéosurveillance.

Si plusieurs caméras ou appareils partagent un commutateur PoE, il faut aussi comparer la puissance totale disponible avec la somme des charges par port. Le guide consacré au calcul du budget PoE des caméras de sécurité détaille cette vérification sans la confondre avec le calcul de la batterie et du panneau.

Ne pas confondre puissance et énergie

La puissance, exprimée en watts, indique la demande instantanée. L’énergie, exprimée en wattheures, représente la consommation cumulée pendant une durée donnée.

Un convertisseur peut fournir suffisamment de watts pour démarrer une caméra alors que la batterie ne possède pas assez d’énergie exploitable pour assurer la période visée. À l’inverse, une batterie de capacité élevée ne compense pas un convertisseur incapable de fournir une pointe de puissance.

Le calcul final doit donc valider séparément :

la puissance maximale du convertisseur ;
le courant admissible par le câblage et les protections ;
l’énergie quotidienne demandée ;
l’énergie réellement récupérable de la batterie ;
la recharge photovoltaïque pendant la période de conception retenue.

Aucune capacité nominale ne garantit à elle seule un fonctionnement permanent 24 h/24 ou une durée de service déterminée.

Examiner une architecture compatible avec cette checklist

Avant l’achat ou l’installation, documentez chaque interface de la chaîne. Cette checklist convient aussi bien à une nouvelle installation qu’à l’adaptation d’une caméra PoE existante.

Production et stockage

Le panneau respecte-t-il les limites de tension, courant et puissance du contrôleur ?
Le profil de charge correspond-il à la batterie ?
Les températures de charge autorisées sont-elles respectées sur le site ?
La batterie dispose-t-elle des protections requises ?
L’énergie a-t-elle été dimensionnée pour la période défavorable retenue, et non d’après une moyenne annuelle trop favorable ?
Le coffret protège-t-il les composants contre les conditions environnementales prévues tout en permettant la gestion thermique nécessaire ?

Conversion DC vers PoE

La plage d’entrée couvre-t-elle toute la plage de fonctionnement de la batterie ?
La sortie fournit-elle la tension exacte demandée ?
La puissance continue et la pointe sont-elles suffisantes ?
Le convertisseur réalise-t-il une négociation IEEE, ou s’agit-il d’une injection passive ?
En PoE passif, la polarité et le brochage sont-ils identiques à ceux de l’appareil ?
Le débit Ethernet du convertisseur convient-il à la liaison ?
Les réglages peuvent-ils être protégés contre une modification accidentelle ?

Caméra ou équipement réseau

La norme PoE est-elle indiquée explicitement ?
La consommation maximale inclut-elle l’infrarouge, le chauffage, le PTZ et les accessoires ?
La distance Ethernet reste-t-elle dans les limites de l’interface utilisée ?
Le câble est-il adapté à l’extérieur, au cheminement et à l’environnement électrique ?
La mise à la terre et les protections contre les surtensions ont-elles été prévues selon l’architecture du site ?
Le redémarrage après coupure basse tension est-il acceptable pour l’application ?

Chemin des données

Quelle est la source réseau : routeur cellulaire, liaison radio, fibre ou réseau local ?
Cette source dispose-t-elle de sa propre alimentation dans le budget énergétique ?
Le débit montant convient-il à la vidéo ou aux données transmises ?
Que se passe-t-il lorsque la liaison distante est indisponible ?
Un stockage local ou une reprise automatique est-il nécessaire ?
Les équipements doivent-ils être administrables à distance ?

Erreurs courantes à éviter

Plusieurs erreurs reviennent dans les projets de réseau PoE hors réseau électrique :

choisir le convertisseur uniquement d’après sa tension de sortie ;
supposer qu’une sortie réglable est conforme à IEEE 802.3af, 802.3at ou 802.3bt ;
utiliser la capacité nominale de la batterie comme énergie entièrement disponible ;
oublier la consommation du routeur, du pont radio ou du contrôleur ;
dimensionner sur la puissance moyenne sans considérer le démarrage ;
considérer un rendement maximal comme une valeur garantie ;
ignorer les pertes dans les câbles DC à basse tension ;
associer deux produits sur la seule base de leurs connecteurs ;
oublier que les données nécessitent une source réseau distincte ;
supposer qu’un panneau et une batterie donnés garantissent une autonomie universelle.

Pour réduire ces risques, établissez un schéma indiquant chaque tension, courant, protocole, polarité, puissance et liaison de données. Toute caractéristique absente d’une fiche technique doit être confirmée avant le raccordement.

Prochaine étape de sélection

Comparez les modèles Maxsol présentés plus haut avec les besoins réels du projet : nombre de ports, charge continue et de démarrage, distance de câble, puissance disponible, environnement d’installation et fonctions de gestion. Vérifiez toujours les fiches techniques et la configuration fournie ; le système solaire CS12060 et le convertisseur POE24V sont des exemples de sélection, pas un ensemble dont la compatibilité avec une caméra particulière est présumée.
