Vidéosurveillance solaire : contrôles avant déploiement

Une installation de vidéosurveillance solaire fiable se prépare à partir de mesures, pas seulement de puissances nominales. Avant tout achat, l’équipe projet doit documenter la consommation réelle de jour comme de nuit, les interfaces électriques et réseau, l’accès solaire pendant le mois le plus défavorable, l’autonomie visée, les contraintes du coffret et les moyens de maintenance.

Cette check-list de déploiement d’une alimentation solaire pour CCTV aide à réunir ces preuves avant de figer l’architecture. Elle ne remplace pas le dimensionnement énergétique détaillé : elle permet d’abord de vérifier que les données nécessaires sont complètes, cohérentes et mesurables.

Check-list rapide avant de commander

Un dossier de préparation exploitable doit répondre aux questions suivantes :

• Quels équipements fonctionneront 24 h/24, uniquement la nuit ou de façon intermittente ?
• Quelle est leur consommation réelle, y compris l’infrarouge, le chauffage, les pointes au démarrage et les pertes de conversion ?
• Les caméras utilisent-elles une alimentation DC directe, un PoE normalisé ou un PoE passif ?
• Où les images seront-elles enregistrées et pendant combien de temps ?
• Quel équipement assure le backhaul : fibre, routeur cellulaire, pont radio ou autre liaison ?
• Le panneau reçoit-il un ensoleillement suffisant pendant le mois de dimensionnement ?
• Quelle autonomie sans apport solaire est exigée ?
• Quels équipements peuvent être arrêtés en priorité si l’énergie disponible devient insuffisante ?
• Le coffret résiste-t-il aux conditions réelles du site et reste-t-il accessible pour la maintenance ?
• Quelles données énergétiques et réseau seront mesurées pendant la recette ?

Une réponse telle que « caméra 12 V » ou « site bien ensoleillé » n’est pas assez précise. Il faut des références d’équipement, des fiches techniques, des mesures, des photographies du site et des critères d’acceptation.

Documenter les charges des caméras, de l’enregistrement et du backhaul

Le bilan de consommation doit couvrir toute la chaîne de vidéosurveillance. Une caméra n’est qu’un des consommateurs du système.

Séparer les profils de jour, de nuit et de pointe

La consommation d’une caméra peut augmenter lorsque l’éclairage infrarouge s’active. Elle peut aussi varier avec le chauffage, le dégivrage, l’essuie-glace, le zoom, les mouvements PTZ, l’encodage ou les fonctions d’analyse. La puissance maximale de la fiche technique reste utile, mais elle ne décrit pas nécessairement le profil énergétique sur 24 heures.

Pour chaque appareil, relevez :

• la tension d’alimentation ;
• la puissance typique et la puissance maximale documentées ;
• le courant de démarrage, s’il est disponible ;
• les fonctions activées le jour et la nuit ;
• le nombre d’heures de fonctionnement par mode ;
• les éventuelles variations saisonnières ;
• la consommation mesurée sur un cycle complet lorsque le matériel est disponible.

Un wattmètre DC, un injecteur PoE mesurable ou un enregistreur de données permet d’obtenir une base plus solide qu’une simple addition de valeurs commerciales.

Inclure l’enregistrement

Précisez d’abord où les images sont stockées :

• carte mémoire dans la caméra ;
• NVR installé dans le coffret ou dans un local distant ;
• enregistreur placé sur un autre site ;
• plateforme distante accessible par le réseau.

Un stockage local dans la caméra ne produit pas le même profil de charge qu’un NVR alimenté par le même système solaire. De même, une transmission continue de plusieurs flux vidéo ne sollicite pas le réseau comme un envoi déclenché par événement.

Le dossier doit indiquer le nombre de flux, leur résolution, leur fréquence d’image, leur débit configuré et la durée de conservation recherchée. Ces éléments servent à évaluer le stockage, mais aussi la charge du commutateur, du routeur et de la liaison montante.

Compter tous les équipements du backhaul

Ajoutez au bilan :

• commutateurs Ethernet ou PoE ;
• injecteurs et convertisseurs DC ;
• routeurs cellulaires ;
• modems ;
• ponts radio ;
• points d’accès ;
• dispositifs de protection actifs ;
• ventilateurs, chauffages ou autres auxiliaires du coffret.

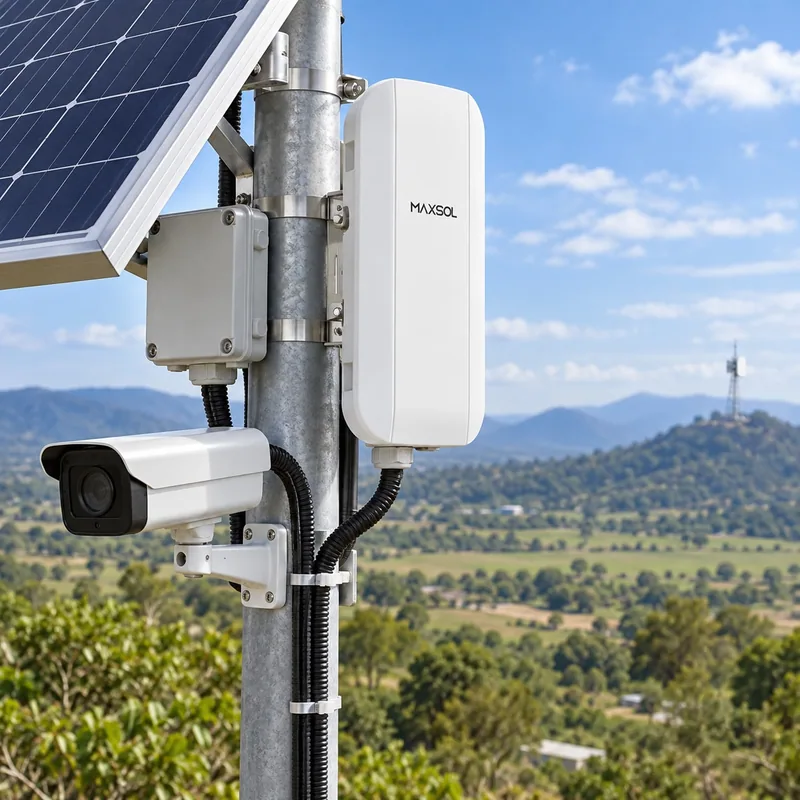

Le CPE directionnel Maxsol CPE295 constitue, par exemple, une option d’architecture pour un pont radio. Sa documentation indique un fonctionnement en 5,8 GHz, une antenne directionnelle MIMO 2 × 2 de 14 dBi, un port Gigabit LAN, une alimentation IEEE 802.3af/at ou 9–48 V DC et une consommation de 6,5 W à pleine charge. Ces données doivent être intégrées au bilan, mais une indication de portée ou de débit ne garantit pas les performances sur le site réel.

Élément à documenter	Preuve attendue	Risque si l’information manque
Caméras	Référence, modes jour/nuit, mesure ou fiche technique	Autonomie surestimée
Éclairage IR ou auxiliaire	Durée d’activation et puissance	Décharge accélérée la nuit
Enregistrement	Emplacement, rétention, débit et consommation	Stockage ou énergie insuffisants
Liaison montante	Équipement, trafic, alimentation et disponibilité requise	Perte d’accès distant
Conversion électrique	Rendement ou mesure entrée/sortie	Pertes oubliées
Chauffage ou ventilation	Seuils et durée probable d’activation	Pic saisonnier non prévu

Relever l’ombrage, la fixation et l’exposition environnementale

Le potentiel solaire doit être évalué pour la période la plus contraignante, et non d’après une moyenne annuelle. En France, l’écart entre les saisons peut être important ; la production hivernale et la faible hauteur du soleil peuvent devenir déterminantes pour une installation qui doit fonctionner toute l’année.

Étudier le mois de dimensionnement

Le relevé de site doit comprendre :

• l’orientation et l’inclinaison possibles du panneau ;
• l’horizon visible autour de l’emplacement ;
• les bâtiments, arbres, clôtures, pylônes et reliefs susceptibles de créer une ombre ;
• la durée des ombres au cours de la journée ;
• l’évolution saisonnière de la végétation ;
• la possibilité d’agrandissement ou de modification des obstacles ;
• la longueur des câbles entre panneau, batterie et charges.

Des photographies prises dans plusieurs directions et un relevé de trajectoire solaire sont préférables à une appréciation visuelle ponctuelle. Une zone dégagée en été peut être masquée par un obstacle lorsque le soleil est plus bas.

Vérifier la structure et l’accès au panneau

La fixation doit être étudiée indépendamment du bilan énergétique. Confirmez notamment :

• le support disponible et sa résistance ;
• l’exposition au vent ;
• les risques d’accumulation de neige, de poussière, de feuilles ou de pollution ;
• l’accessibilité pour le nettoyage ;
• la protection des câbles contre l’arrachement et les rongeurs ;
• la possibilité de régler ou de déposer le panneau sans démonter toute l’installation.

Les exigences mécaniques, les indices de protection et les conditions d’utilisation doivent être confirmés dans la documentation des composants sélectionnés. Une compatibilité électrique ne prouve pas qu’un produit convient à l’environnement physique du site.

Examiner le coffret comme un système thermique

Un coffret exposé au soleil peut atteindre une température nettement différente de l’air ambiant. À l’inverse, le froid influence la batterie, les câbles, les connecteurs et certains équipements réseau. La condensation peut être aussi problématique qu’une entrée d’eau directe.

Le relevé doit donc préciser :

• l’exposition au soleil du coffret ;
• les températures ambiantes attendues ;
• les sources d’humidité et de condensation ;
• la présence de poussières, d’air salin ou d’agents corrosifs ;
• les entrées de câbles et leur étanchéité ;
• la dissipation thermique des convertisseurs et équipements réseau ;
• les distances de séparation nécessaires pour la maintenance.

Confirmer les tensions, le PoE et les interfaces de données

L’étiquette « PoE » ne suffit pas à démontrer la compatibilité. Avant de raccorder une caméra, vérifiez la tension, la polarité, le brochage, la puissance disponible et le protocole de négociation.

Distinguer PoE normalisé et alimentation passive

Un équipement IEEE 802.3af, 802.3at ou 802.3bt peut négocier son alimentation avec une source compatible. Un injecteur passif peut, lui, appliquer directement une tension sur certaines paires. Une erreur de tension ou de brochage peut empêcher le démarrage ou endommager un appareil.

La matrice d’interfaces doit indiquer pour chaque liaison :

• tension nominale et plage admise ;
• puissance maximale demandée ;
• standard PoE éventuel ;
• mode A ou mode B lorsque cette information est nécessaire ;
• polarité et brochage ;
• nombre et vitesse des ports Ethernet ;
• longueur et catégorie des câbles ;
• protection contre les surtensions prévue dans l’architecture ;
• comportement après une coupure et un retour d’alimentation.

Le convertisseur DC vers PoE Maxsol POE24V accepte une entrée de 12 à 36 V DC et fournit une sortie PoE réglable de 12 à 57 V, avec Ethernet Gigabit et affichage LCD de la tension. Sa charge continue documentée pour une conversion de 12 V vers 48 V est limitée à 30 W. Ces caractéristiques ne prouvent toutefois pas une négociation IEEE avec une caméra donnée : la tension, la polarité, le brochage, le protocole et la puissance doivent être vérifiés séparément.

Contrôler les chutes de tension et les conversions

Une batterie de tension nominale donnée ne fournit pas une tension parfaitement constante. La tension varie avec l’état de charge, le courant, la température et le fonctionnement du contrôleur. Vérifiez que chaque équipement accepte toute la plage susceptible d’apparaître à son entrée.

Les longues liaisons DC peuvent provoquer une chute de tension significative. Relevez la section, la longueur aller-retour, le courant maximal et les connecteurs. Pour le PoE, mesurez si possible la tension et la puissance au niveau de la charge, pas seulement à la sortie du coffret.

Le système solaire Maxsol CS12060 documente un panneau monocristallin de 120 W, une batterie LiFePO4 de 12,8 V, 60 Ah et 768 Wh, un contrôleur MPPT et trois sorties DC 12 V. Il peut servir d’exemple pour comparer une architecture, mais ces caractéristiques ne permettent pas, seules, de déduire l’autonomie d’un site CCTV. Celle-ci dépend de la charge complète, des pertes, de l’accès solaire, de la température et des objectifs d’exploitation.

Définir l’autonomie, la récupération et les priorités de charge

L’autonomie ne doit pas être exprimée par une demande vague telle que « plusieurs jours ». Définissez un objectif mesurable et les conditions auxquelles il s’applique.

Fixer quatre objectifs distincts

1. Autonomie sans production solaire : durée pendant laquelle les charges prioritaires doivent fonctionner en l’absence d’apport.
2. Profondeur de décharge autorisée : limite choisie pour l’exploitation de la batterie.
3. Temps de récupération : délai acceptable pour revenir à un niveau de charge cible après une période défavorable.
4. Service minimal : fonctions qui doivent rester actives lorsque l’énergie disponible diminue.

Ces critères évitent une erreur fréquente : prévoir assez d’énergie pour traverser une période sans soleil, mais pas assez de puissance solaire pour recharger la batterie tout en alimentant les charges.

Classer les charges par priorité

Une hiérarchie possible, à adapter au projet, peut être :

• Priorité 1 : caméra principale, enregistrement essentiel et liaison d’alarme ;
• Priorité 2 : transmission vidéo continue ou caméras secondaires ;
• Priorité 3 : fonctions non critiques, éclairage auxiliaire ou services de confort.

Pour chaque seuil énergétique, documentez ce qui est arrêté, ce qui reste alimenté et comment le redémarrage s’effectue. Vérifiez également que l’arrêt d’un commutateur ou d’un routeur ne rend pas les caméras prioritaires inutilisables.

Une fois les charges et objectifs validés, le guide de dimensionnement d’un système solaire hors réseau pour CCTV permet de structurer les calculs de production, de stockage et de pertes. Pour organiser l’architecture globale d’un site isolé, consultez aussi le guide de construction d’un système de vidéosurveillance solaire en zone distante.

Planifier la supervision, la maintenance et l’accès physique

Une installation isolée doit signaler sa dégradation avant la perte complète du service. La supervision énergétique et réseau doit donc être définie avant le choix final des équipements.

Choisir les données réellement utiles

Selon les fonctions disponibles sur les composants retenus, envisagez de suivre :

• tension et état de charge de la batterie ;
• courant ou énergie provenant du panneau ;
• consommation totale et consommation par départ ;
• alarmes de sous-tension ou de température ;
• disponibilité des caméras ;
• état des ports Ethernet ;
• redémarrages et pertes d’alimentation ;
• débit, latence et pertes de paquets ;
• niveau, qualité et stabilité d’une liaison radio ;
• espace de stockage et continuité des enregistrements.

Définissez la fréquence de collecte, la durée de conservation des données et le destinataire des alertes. Si la supervision dépend du même backhaul que la vidéo, prévoyez comment diagnostiquer le site lorsque cette liaison tombe en panne.

Concevoir pour l’intervention

L’accès physique doit permettre de travailler sans débrancher inutilement les services. Vérifiez :

• la place disponible devant et autour du coffret ;
• l’accès aux fusibles, borniers, ports et indicateurs ;
• la possibilité de mesurer les courants et tensions ;
• l’identification durable des câbles ;
• le remplacement individuel d’un composant ;
• la fermeture et la protection contre les manipulations ;
• les moyens nécessaires pour atteindre le panneau ou l’antenne ;
• les risques liés au travail en hauteur ou en bord de voie.

Le dossier de maintenance doit inclure un schéma électrique à jour, un plan d’adressage réseau, les paramètres essentiels sauvegardés, les références des composants et une liste des points de mesure.

Réceptionner avec des preuves énergétiques et réseau mesurées

La recette ne doit pas se limiter à vérifier qu’une image apparaît sur un écran. Le système doit être observé dans ses différents modes et les résultats doivent être conservés comme référence.

Mesures énergétiques à enregistrer

Pendant la mise en service, relevez au minimum :

• tension de la batterie avant et après la séquence de test ;
• courant produit par le panneau dans les conditions du moment ;
• consommation de chaque départ ;
• puissance totale en mode jour ;
• puissance totale avec infrarouge et fonctions nocturnes actives ;
• pointes au démarrage ou lors d’un mouvement PTZ ;
• tensions à l’entrée des charges les plus éloignées ;
• comportement après coupure puis rétablissement de l’alimentation.

Une mesure prise à midi par temps clair ne valide pas le fonctionnement nocturne. Si une observation complète de 24 heures n’est pas possible le jour de la recette, installez un enregistreur de données et définissez la période d’analyse.

Preuves réseau et vidéo

La recette réseau doit couvrir :

• la négociation des ports et leur vitesse ;
• la stabilité de chaque flux ;
• le débit utile réellement observé ;
• la latence et les pertes de paquets ;
• la qualité de la liaison radio dans les deux sens ;
• l’accès aux caméras et à l’enregistreur ;
• la récupération effective d’une séquence enregistrée ;
• le redémarrage automatique après une coupure ;
• la remontée des alarmes de supervision.

Pour un pont radio, testez la liaison avec le trafic prévu, pas uniquement avec un ordinateur à proximité. Les performances dépendent notamment de la visibilité radio, des interférences, de l’alignement, de la largeur de canal et de la charge du réseau.

Définir des critères d’acceptation avant les essais

Chaque test doit comporter une valeur attendue, une méthode de mesure et une décision possible : accepté, à corriger ou à surveiller. Sans seuil convenu, deux équipes peuvent interpréter différemment le même résultat.

Conservez dans le dossier final :

• photographies des équipements et câblages ;
• mesures énergétiques datées ;
• résultats des tests réseau ;
• configuration des appareils ;
• versions des schémas ;
• réserves éventuelles ;
• responsabilités et calendrier de correction.

Erreurs fréquentes à éviter

• Dimensionner uniquement à partir de la puissance nominale de la caméra.
• Oublier l’infrarouge, le chauffage, le routeur, le stockage ou les pertes des convertisseurs.
• Utiliser l’ensoleillement annuel moyen au lieu du mois défavorable.
• Supposer que tous les équipements marqués PoE sont interchangeables.
• Confondre capacité nominale de batterie et énergie réellement exploitable.
• Négliger le temps de recharge après plusieurs journées défavorables.
• Valider un pont radio d’après une portée annoncée sans étude du trajet.
• Installer un coffret sans espace pour mesurer ou remplacer les composants.
• Réceptionner le système uniquement en journée.
• Considérer plusieurs produits compatibles parce que leurs tensions nominales semblent proches.

FAQ

Peut-on calculer l’autonomie avec les seuls watts de la caméra ?

Non. Il faut intégrer tous les consommateurs, leur durée de fonctionnement, les pertes électriques, l’énergie exploitable de la batterie et les conditions solaires. La consommation nocturne mérite une mesure séparée lorsque l’infrarouge ou le chauffage s’active.

Quelle période solaire faut-il retenir ?

Pour un fonctionnement annuel, utilisez un mois de dimensionnement représentatif de la période la plus défavorable du site. Une moyenne annuelle peut masquer une insuffisance saisonnière. Les hypothèses d’orientation, d’ombrage et de pertes doivent être conservées dans le dossier.

Une sortie PoE réglée à la bonne tension garantit-elle la compatibilité ?

Non. Il faut également vérifier la polarité, le brochage, la puissance, le type de PoE et l’éventuelle négociation IEEE. La tension correcte ne suffit pas à rendre deux appareils compatibles.

Combien de jours d’autonomie faut-il prévoir ?

Il n’existe pas de valeur universelle. Le choix dépend du niveau de service attendu, de la criticité du site, du mois de dimensionnement, de la possibilité d’intervention et du temps de récupération accepté après une période peu ensoleillée.

Quand peut-on lancer les achats ?

Lorsque la nomenclature des charges, l’étude d’ombrage, la matrice d’interfaces, les objectifs d’autonomie, l’architecture réseau, les conditions du coffret et le protocole de recette sont suffisamment documentés pour comparer les offres sans hypothèses cachées.

L’étape suivante consiste à rapprocher ces éléments des équipements envisagés. Comparez les modèles Maxsol liés ci-dessus selon le nombre de ports, la charge totale, les distances, les tensions, l’environnement et les fonctions de gestion nécessaires. Ils représentent des options d’architecture distinctes, et non un ensemble dont la compatibilité ou l’autonomie serait automatiquement garantie.
