Choisir un commutateur PoE pour caméras IP
Choisissez le commutateur PoE adapté à vos caméras IP : nombre de ports, budget électrique, liaisons montantes, distances et possibilités d’évolution.
Par Maxsol Team

Pour choisir un switch PoE pour système de caméras IP, partez de cinq données concrètes : le nombre de caméras à raccorder, leur consommation maximale réelle, la topologie des liaisons, les distances de câblage et les besoins d’évolution. Le nombre de ports seul ne suffit pas : un switch peut avoir assez de prises RJ45 tout en manquant de budget PoE, d’uplinks adaptés ou de marge pour une extension ultérieure.
En pratique, prévoyez des ports libres, calculez le budget à partir de la puissance maximale des caméras et vérifiez séparément la capacité des liaisons vers le réseau principal ou l’enregistreur. Cette méthode évite les installations où les caméras fonctionnent en journée mais deviennent instables lorsque les infrarouges, les moteurs ou les chauffages s’activent.
Commencez par le nombre de caméras et la topologie
Dressez d’abord un plan de chaque zone de vidéosurveillance : bâtiment principal, portail, parking, entrepôt, clôture, locaux techniques ou sites distants. Indiquez pour chaque caméra son emplacement, son trajet de câble, sa puissance, son débit vidéo estimé et son point de raccordement final.
Le switch peut être placé dans une baie réseau centrale, dans un coffret de terrain ou dans un local intermédiaire. Le bon emplacement réduit les longueurs de cuivre, simplifie la maintenance et limite le nombre de liaisons à faire remonter vers le cœur du réseau.
Comptez les équipements, pas uniquement les caméras
Une caméra fixe standard n’a pas les mêmes besoins qu’une caméra motorisée, à infrarouge puissant, dotée d’un projecteur, d’un essuie-glace ou de fonctions d’analyse embarquées. Pensez aussi aux équipements PoE éventuellement présents sur le même switch :
- caméras fixes et caméras dôme ;
- caméras PTZ ;
- interphones vidéo ;
- points d’accès Wi-Fi ;
- ponts ou équipements de réseau auxiliaires ;
- équipements de remplacement temporaire ou extensions prévues.
Il est généralement prudent de ne pas affecter tous les ports disponibles dès le premier déploiement. Une réserve de ports évite d’ajouter un petit switch non planifié dans une baie déjà chargée lorsqu’une caméra supplémentaire est demandée.
Choisissez une topologie lisible
Pour une petite installation, un switch PoE centralisé peut alimenter toutes les caméras et relier l’enregistreur vidéo au même réseau. Pour un site étendu, une architecture en étoile avec un switch de distribution près de chaque zone peut être plus simple à exploiter.
Quelques règles utiles :
- regroupez les caméras physiquement proches sur le même switch lorsque cela réduit les longueurs de câble ;
- évitez de faire transiter inutilement le trafic vidéo par plusieurs petits switches ;
- prévoyez un chemin de remontée clair entre chaque switch et l’enregistreur, serveur VMS ou réseau de supervision ;
- notez les ports, numéros de caméra et liaisons de secours dans le dossier d’installation ;
- séparez les flux de vidéosurveillance des postes utilisateurs lorsque l’architecture réseau l’exige.
Le choix entre 8, 16, 24 ou 48 ports dépend donc de la quantité de caméras, mais aussi de la manière dont elles sont réparties. Un grand switch central n’est pas automatiquement préférable à plusieurs switches correctement positionnés.
Calculez la charge PoE avant de choisir le budget
Le budget PoE est la puissance totale que le switch peut distribuer à l’ensemble des appareils connectés. Il doit être vérifié indépendamment du nombre de ports. Une installation de 16 caméras peut dépasser le budget d’un switch si plusieurs modèles consomment fortement, notamment la nuit ou lors de mouvements de PTZ.
La formule de base est la suivante :
Budget PoE requis = somme des puissances maximales des appareils + marge de sécurité
Utilisez la puissance maximale indiquée dans la fiche technique de chaque caméra, et non une valeur moyenne observée en fonctionnement calme. Additionnez ensuite les consommations et conservez une marge pour les pointes, les futures extensions et les conditions d’exploitation les plus exigeantes.
Exemple de calcul de dimensionnement
Supposons un système comprenant :
- 10 caméras fixes, annoncées à 8 W maximum : 80 W ;
- 4 caméras PTZ, annoncées à 20 W maximum : 80 W ;
- 2 caméras avec éclairage ou fonctions renforcées, annoncées à 25 W maximum : 50 W.
La puissance cumulée est de 210 W. Avec une marge de conception de 20 à 30 %, il faut viser environ 252 à 273 W de budget PoE. Un équipement de 300 W constitue alors une base plus cohérente qu’un modèle à budget inférieur, sous réserve de confirmer la puissance disponible par port et les exigences PoE des appareils.
Ne confondez pas budget total et puissance par port
Deux contrôles sont indispensables :
- Le budget global : il doit couvrir tous les équipements susceptibles d’être alimentés simultanément.
- La puissance admissible sur un port individuel : elle doit correspondre au besoin maximal de chaque caméra.
Par exemple, le PS12402FG dispose d’un budget PoE de 300 W et peut fournir jusqu’à 30 W par port PoE. Cette information est utile pour vérifier la compatibilité de caméras plus exigeantes, mais elle ne dispense pas de faire le calcul global.
Avant commande, contrôlez également le type d’alimentation PoE demandé par chaque périphérique, les éventuelles fonctions à forte consommation et le comportement prévu lorsque le budget total est atteint. Ces paramètres dépendent des caméras et doivent être validés dans leurs documentations respectives.
Choisissez les uplinks cuivre et SFP selon les liaisons réseau
Les ports PoE servent à raccorder les caméras. Les uplinks servent, eux, à relier le switch à l’enregistreur, au switch principal, au routeur ou à un autre bâtiment. Leur choix a une incidence directe sur la capacité de remontée et sur les distances possibles.
Les uplinks RJ45 pour les liaisons cuivre locales
Un uplink Gigabit RJ45 convient généralement à une liaison courte en cuivre dans une même baie, un même local technique ou un même bâtiment. C’est une option simple lorsqu’un câble réseau est déjà disponible et que la distance reste dans les limites de l’Ethernet sur cuivre.
Vérifiez toutefois la charge agrégée : plusieurs dizaines de caméras haute définition peuvent concentrer un trafic important sur un unique uplink. Il faut estimer le débit total des flux vidéo, y ajouter la marge liée aux pointes et vérifier le débit disponible vers l’enregistreur. La résolution seule ne suffit pas ; le codec, le nombre d’images par seconde, le débit configuré et le mode d’enregistrement influencent tous le résultat.
Les uplinks SFP pour la fibre et les longues liaisons
Les emplacements SFP permettent d’utiliser des modules adaptés à une liaison fibre, sous réserve de vérifier la compatibilité du module, du type de fibre, des connecteurs et de la distance de chaque tronçon. La fibre est particulièrement pertinente entre bâtiments, dans les environnements électriquement perturbés ou lorsque les distances dépassent les possibilités pratiques du cuivre.
Ne supposez pas qu’un port SFP inclut un module optique : confirmez toujours ce qui est fourni, le type de module requis et la compatibilité avec l’équipement situé à l’autre extrémité.
Pour un projet de 24 caméras réparties entre plusieurs zones, un switch avec des uplinks cuivre et SFP donne davantage de souplesse. Le switch PoE 24 ports Gigabit PS12402FG intègre 24 ports PoE Gigabit, 2 uplinks RJ45 Gigabit et 2 uplinks SFP Gigabit, avec un budget PoE de 300 W.
Déterminez si le mode Extend jusqu’à 300 m est nécessaire
La distance Ethernet sur cuivre doit être étudiée avant de choisir l’emplacement des switches. Lorsqu’une caméra est éloignée — portail, mur d’enceinte, hangar, voie d’accès ou zone périphérique — une liaison cuivre conventionnelle peut ne pas convenir à la distance prévue.
Certains switches proposent un mode Extend pouvant aller jusqu’à 300 m dans les conditions prévues par le fabricant. Ce mode est présent sur les PS1802G et PS11602G. Il peut être utile pour raccorder des caméras isolées sans déplacer immédiatement l’armoire réseau.
Le mode Extend n’est pas une solution universelle
Avant de l’adopter, vérifiez les points suivants :
- la distance réelle du cheminement de câble, et non la distance à vol d’oiseau ;
- la qualité, la catégorie et l’état du câble installé ;
- la puissance requise au niveau de la caméra distante ;
- le débit négocié et son adéquation avec le flux vidéo attendu ;
- le fonctionnement de toutes les fonctions de la caméra en situation de charge ;
- la protection contre les surtensions et la mise à la terre, particulièrement pour les parcours extérieurs ;
- l’accessibilité du câble pour le diagnostic et le remplacement.
Un mode longue portée peut répondre à un besoin précis, mais ne remplace pas une étude de liaison. Pour de grandes distances, des bâtiments séparés ou des trajets exposés, une architecture fibre accompagnée d’une alimentation locale adaptée peut être plus pertinente. La décision doit être prise selon le débit nécessaire, l’environnement et les contraintes de maintenance, pas seulement selon la longueur du câble.
Comparez les modèles 8, 16, 24 et 48 ports disponibles
Les modèles ci-dessous correspondent à des tailles de projets différentes. Aucun n’est « le meilleur » dans tous les cas : le bon choix est celui dont les ports, le budget PoE, les uplinks et les fonctions répondent à votre plan de câblage.
| Modèle | Ports PoE | Uplinks | Alimentation / budget indiqué | Éléments à retenir |
|---|---|---|---|---|
| PS1802G | 8 Gigabit | 2 RJ45 Gigabit | 120 W | Mode Extend jusqu’à 300 m, isolation VLAN et watchdog AI PoE |
| PS11602G | 16 Gigabit | 2 Gigabit | Alimentation interne 300 W | Watchdog, VLAN et modes Extend |
| PS12402FG | 24 Gigabit | 2 RJ45 Gigabit + 2 SFP Gigabit | 300 W | Jusqu’à 30 W par port PoE |
| PS14802SFG | 48 Gigabit | 2 SFP Gigabit | 400 W | Capacité de commutation de 100 Gbit/s |
Pour les petits systèmes : 8 ports et 120 W
Le switch PoE Gigabit 8 ports PS1802G peut convenir à une petite zone de surveillance, à un bureau, une entrée, un commerce ou une armoire secondaire avec un nombre limité de caméras. Ses 8 ports PoE Gigabit, ses 2 uplinks RJ45 Gigabit et son budget de 120 W doivent être comparés à la charge calculée de l’installation.
Ses fonctions d’isolation VLAN, de watchdog AI PoE et son mode Extend jusqu’à 300 m peuvent être pertinentes pour isoler des ports de caméras, rétablir automatiquement une caméra PoE bloquée selon le fonctionnement prévu, ou traiter certains parcours éloignés. Validez toutefois que la marge électrique reste suffisante si des caméras à forte puissance sont envisagées.
Pour les installations intermédiaires : 16 ports et alimentation interne 300 W
Le switch PoE Gigabit 16 ports PS11602G apporte 16 ports PoE Gigabit, 2 uplinks Gigabit et une alimentation interne de 300 W. Il répond à des projets où le nombre de caméras augmente, ou lorsque la charge totale impose davantage de budget que ne le permet un switch compact.
Le modèle comprend les fonctions watchdog, VLAN et Extend. Il reste nécessaire de vérifier la consommation maximale par caméra, la répartition de puissance entre ports et le débit à faire remonter par les deux uplinks.

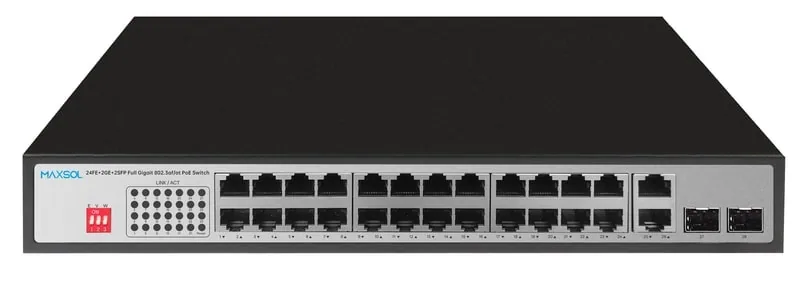

Pour 24 caméras ou des liaisons fibre : 24 ports et uplinks mixtes
Le PS12402FG est à considérer lorsque 24 ports PoE sont nécessaires et que la topologie bénéficie d’uplinks RJ45 et SFP. Avec 300 W de budget, il convient de calculer avec attention la consommation cumulée : 24 caméras ne pourront pas toutes nécessairement être dimensionnées à leur puissance maximale de 30 W simultanément.
C’est un point souvent négligé : le maximum par port et le budget total sont deux contraintes différentes. Si les caméras prévues ont une puissance maximale élevée, la répartition de la charge doit être documentée avant déploiement.
Pour les projets denses : 48 ports, 400 W et SFP
Le switch PoE Gigabit 48 ports PS14802SFG vise les installations concentrant un grand nombre de caméras sur une même baie ou un même point réseau. Il offre 48 ports PoE Gigabit, 2 uplinks SFP Gigabit, un budget PoE de 400 W et une capacité de commutation de 100 Gbit/s.
Avec 48 ports, le calcul de puissance devient encore plus important. Une occupation complète des ports n’implique pas que chaque périphérique puisse recevoir n’importe quelle puissance : établissez un tableau de consommation appareil par appareil, avec une marge réaliste, avant de finaliser l’architecture.
Évaluez les fonctions de gestion et d’exploitation
Le niveau de gestion requis dépend de l’environnement. Sur une petite installation isolée, des fonctions simples de surveillance des ports peuvent suffire. Sur un réseau partagé, multisite ou destiné à évoluer, la capacité à segmenter et diagnostiquer les liaisons devient plus importante.
L’isolation VLAN est utile lorsque l’objectif est de séparer les communications entre des ports de caméras ou de mieux maîtriser les échanges locaux. Il faut cependant déterminer comment cette isolation s’intègre au plan d’adressage, à l’enregistreur, aux postes de supervision et aux accès distants autorisés.
Un watchdog PoE peut aider à redémarrer l’alimentation d’un équipement PoE qui ne répond plus selon la logique prévue par le switch. Il ne corrige pas une mauvaise alimentation, un câble défaillant, une panne de caméra, une saturation réseau ou une erreur de configuration. Prévoyez donc une méthode de diagnostic indépendante : test de câble, journal des incidents, repérage des ports et vérification côté caméra.
Avant de spécifier un modèle, clarifiez aussi :
- les besoins en supervision ou en administration centralisée ;
- la segmentation attendue entre vidéosurveillance, informatique et visiteurs ;
- l’accès aux caméras depuis le VMS ou le NVR ;
- les procédures de redémarrage et de maintenance ;
- les contraintes d’intégration dans une baie ou un coffret ;
- les conditions électriques et environnementales du lieu d’installation.
Erreurs fréquentes lors du choix d’un switch PoE de vidéosurveillance
La première erreur est de sélectionner uniquement selon le nombre de ports. Un switch de 24 ports avec un budget inadapté peut être moins utile qu’un modèle de 16 ports correctement dimensionné, complété par un second point de distribution.
La deuxième consiste à utiliser la consommation typique au lieu de la consommation maximale. Les fonctions nocturnes, PTZ et accessoires intégrés peuvent modifier sensiblement la demande électrique.
La troisième est de sous-estimer l’uplink. Même si chaque caméra est raccordée en Gigabit, l’ensemble des flux converge vers un ou plusieurs uplinks. Calculez le trafic agrégé vers l’enregistreur et prévoyez une marge pour la visualisation en direct, les mises à jour et les évolutions du système.
Enfin, ne considérez pas le mode Extend comme une garantie indépendante du câble et de l’installation. Toute liaison longue doit être testée avec la caméra réellement prévue, dans ses conditions de fonctionnement représentatives.
Checklist finale avant le déploiement
Avant de retenir un switch PoE pour caméras IP, validez les éléments suivants :
- Nombre de caméras actuel, avec réserve de ports pour l’évolution.
- Puissance maximale documentée de chaque appareil PoE.
- Budget PoE total calculé avec une marge de sécurité.
- Puissance disponible par port compatible avec les caméras les plus exigeantes.
- Nombre, type et emplacement des uplinks vers le NVR, le VMS ou le réseau central.
- Débit agrégé des flux vidéo compatible avec les liaisons de remontée.
- Distances réelles de tous les câbles cuivre et nécessité éventuelle du mode Extend.
- Besoin de fibre, modules SFP compatibles et caractéristiques des liens optiques.
- Segmentation réseau, isolation des caméras et accès autorisés définis.
- Repérage des ports, protection électrique et procédures de maintenance prévus.
- Tests de réception incluant vision nocturne, PTZ, enregistrement simultané et reprise après coupure.
Comparez enfin les modèles Maxsol liés ci-dessus avec votre quantité de ports, votre charge PoE calculée, les distances de câblage, les besoins en uplinks, l’environnement d’installation et le niveau de gestion attendu.
