Fiche technique
Coffret Ethernet intelligent

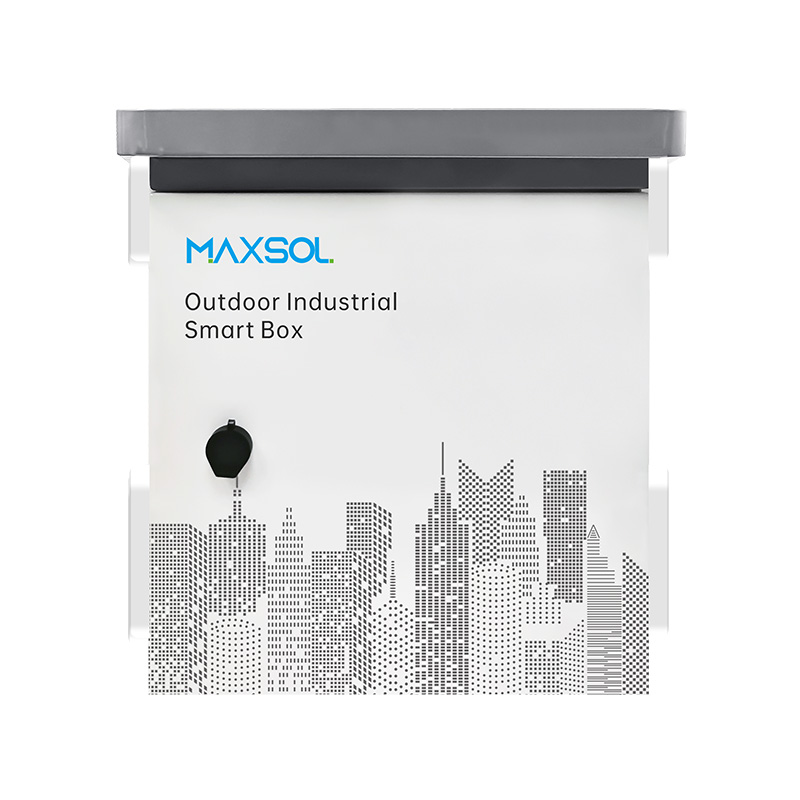

Coffret industriel extérieur avec commutateur PoE 8GE+2GF administrable
ModèleSBOX2802SFG-I
Aperçu général
Coffret industriel extérieur IP65 avec commutateur PoE administrable, 8 ports PoE Gigabit, 2 emplacements SFP Gigabit, administration de niveau 2 et module d’alimentation UPS de 240W intégré.
Caractéristiques
- Coffret industriel extérieur avec commutateur PoE 8GE+2GF administrable
- Administration de niveau 2 avec VLAN, QoS, multicast, LLDP, STP, ERPS, gestion PoE et SNMP
- Tension d'entrée: AC100-240V, 50/60Hz
- Protection contre les surtensions : (8KV/6KV) ; ESD : (8K/15K)
- Indice de protection IP65
- Température de fonctionnement de -40°C à 75°C
- Module d’alimentation UPS DC55V de 240W intégré
SBOX2802SFG-I
Spécifications
Interfaces
- Modèle
- SBOX2802SFG-I
- Interface
8 ports PoE 10/100/1000Base-T (données/alimentation)
2 emplacements fibre SFP de liaison montante 100/1000Base-X (données)
- Port Ethernet
- Les ports 1-8 prennent en charge 10/100/1000Base-TX, la détection automatique et l’adaptation MDI/MDI-X en duplex intégral/semi-duplex
PoE
- Norme PoE
- IEEE 802.3af/at/bt (les ports 1–2 fournissent jusqu’à 90 W de puissance PoE)
- Port SFP
- Port de fibre optique Gigabit SFP, modules optiques correspondants par défaut (commande en option monomode / multimode, monofibre / module optique double fibre. LC)
- Adaptateur d’alimentation
- 240 W
Caractéristiques physiques
- Indicateurs DEL
- PWR,OPT, NMC,ALM
- Interface d’alimentation
- Entrée CA
- Câble optique
Multimode : 850nm, 0 ~ 550M,
Monomode : 1310nm, 0 ~ 40KM ; 1550nm, 0 ~ 120KM.
- Topologie du réseau
- Prise en charge des topologies en étoile, en bus, en arbre et hybride
- Tension d'entrée
- AC100-240V, 50/60Hz ; module d’alimentation UPS DC55V de 240W intégré
- Puissance totale absorbée
- ≤10 W sans PoE (pleine charge) ; ≤250 W avec PoE (pleine charge)
- Batterie de secours externe
- Prend en charge une batterie au plomb ou au lithium de 12/24/48 V DC (non fournie)
- Alarme de tension
- Pris en charge
Caractéristiques du commutateur
- Capacité de commutation
- 20 G
- Débit de retransmission des paquets
- 14,88 Mpps
- Tableau des adresses MAC
- 8 K
- Mémoire tampon
- 4.1 M
- Délai de retransmission
- <10 us
- MDX/MIDX
- Pris en charge
- Trame jumbo
- Prise en charge de 10K octets
- Topologie du réseau
Topologie en anneau
Topologie en étoile
Topologie en bus
Topologie en arbre
Topologie hybride
Commutation de niveau 2/3
- Gestion des utilisateurs
- Pris en charge
- Registre du système
- Pris en charge
- Mise à jour du micrologiciel
- Pris en charge
- Téléchargement/envoi du fichier de configuration
- Pris en charge
- SNMP
- Pris en charge
- Administration via une interface Web
- Pris en charge
- CLI
- Pris en charge
- Telnet/SSH
- Pris en charge
- RMON
- Pris en charge
- VLAN de vidéosurveillance
- Pris en charge
- VLAN MAC
- Pris en charge
- Étherchannle/ 802 .3ad
- Pris en charge
- LACP
- Pris en charge
- Débit de l’interface
- Pris en charge
- Mode duplex
- Pris en charge
- Contrôle de flux
- Pris en charge
- Trame jumbo
- Pris en charge
- Client DHCP
- Pris en charge
- Client SNTP
- Pris en charge
- Statistiques des ports
- Pris en charge
- Ports protégés
- Pris en charge
- Commutation de protection des anneaux Ethernet
- Pris en charge
- LLDP
- Pris en charge
- LLDP 802.1 TLV
- Pris en charge
- MSTP / RSTP / STP
- Pris en charge
- Filtre STP BPDU
- Pris en charge
- Protection STP BPDU
- Pris en charge
- STP PortFast
- Pris en charge
- IGMP Snooping
- Pris en charge
- MLD Snooping
- Pris en charge
- MVR
- Pris en charge
- IPV4
- Pris en charge
- IPV6
- Pris en charge
- ARP
- Pris en charge
- Interface de bouclage
- Pris en charge
- Serveur DHCP
- Pris en charge
- Serveur DNS
- Pris en charge
Environnement
- Température de fonctionnement
-40℃~+75℃
Le dispositif est testé pendant 4 heures à des températures de 85°C
- Température de stockage
- -40℃~+85℃
- Humidité relative
- 5%~95%, sans condensation
- Méthodes thermiques
- Refroidissement automatique par ventilateurs
- MTBF
- 100 000 heures
Description de l’armoire
- Dimensions du produit
- 450 × 500 × 284 mm
- Ventilateur de refroidissement
- Ventilateur de refroidissement automatique 220 V, 3000 tr/min ±10 %, 92 × 92 × 25 mm
- Disjoncteur miniature
- 230/400 V AC, 6–63 A, 50 Hz, de -35 °C à +75 °C, IP40
- Méthode d'installation
- Montage mural/sur mât
CEM et protection du boîtier
- Indice de protection IP
- IP65
- Protection de l’alimentation contre les surtensions
- IEC 61000-4-5, 8 kV/6 kV
- Protection du port Ethernet contre les surtensions
- IEC 61000-4-5, 8 kV/6 kV
- ESD
- IEC 61000-4-2, niveau 4, 8 kV/15 kV
