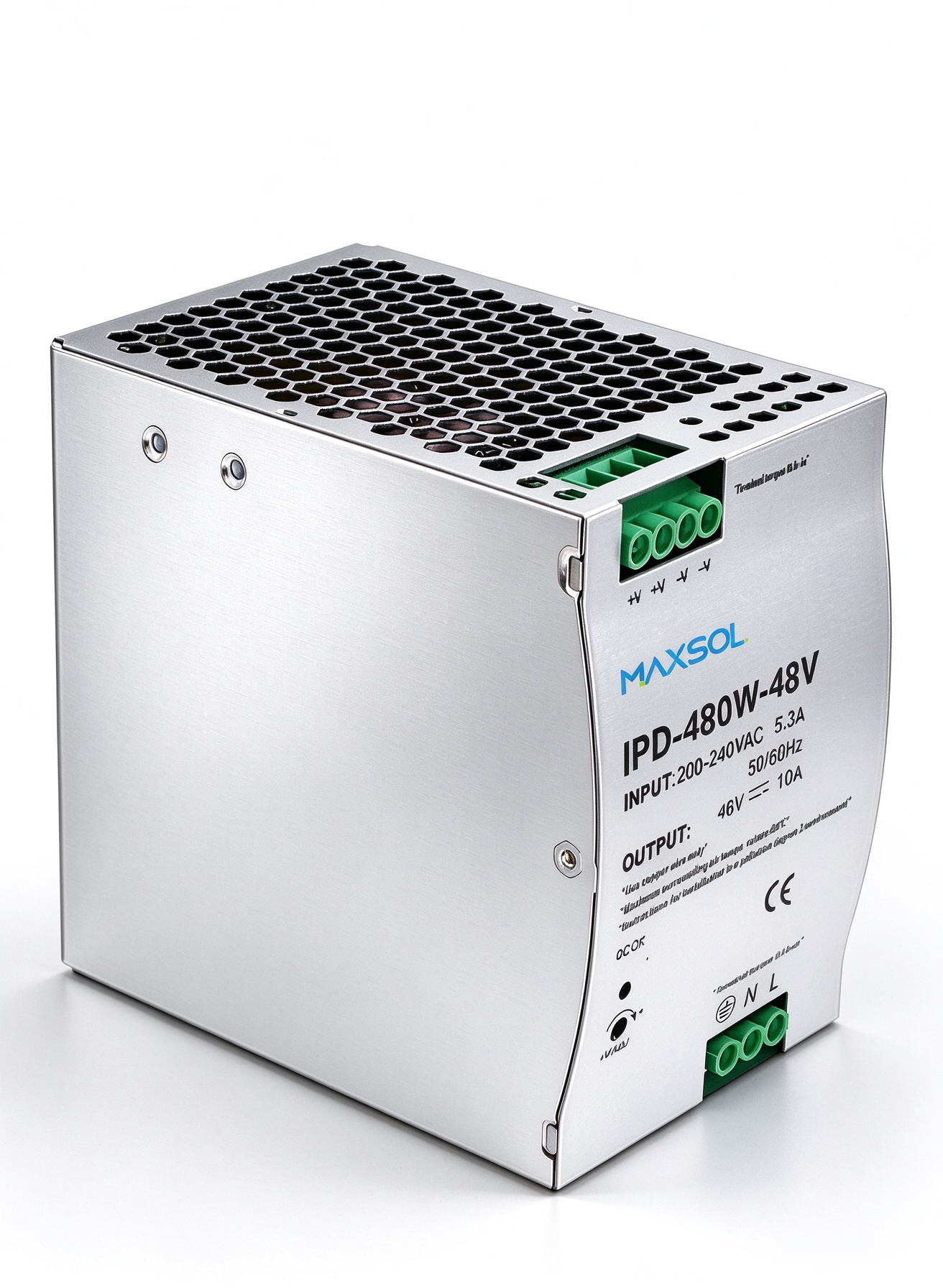

Alimentation industrielle 48 V, 480 W, rail DIN
ModèleIPD-480W-48V
IPD-480W-48V : alimentation 48 V, 10 A et 480 W sur rail DIN, à haut rendement, avec protections contre les surcharges (OLP) et les surtensions (OVP).
Caractéristiques
- Alimentation industrielle DIN-Rail (48V / 480W)
- Sortie : 48V DC, 10A (0–10A), 480W
- Ondulation et bruit : 480mV
- Réglage de la tension : 47.2–48.8V
- Entrée : 175-264 VAC, 47-63 Hz
- Courant d'entrée: 2.4A @230V
- Efficacité: 86 %
- Protection : OLP / OVP / SCP
- Taille: 85,5 × 125,2 × 128,5 mm
- Montage : rail DIN
IPD-480W-48V
Spécifications
Sortie
- Modèle
- IPD-480W-48V
- Tension continue
- 48V
- Courant nominal
- 10A
- Plage de courant
- 0-10A
- Puissance nominale
- 480W
- ONDULATION ET BRUIT
- 480mV
- Plage de réglage de la tension
- 47,2~48,8V
- TOLÉRANCE DE TENSION, note 3
- ±2.0％
- Régulation de ligne
- ±0.5%
- Régulation de la charge
- ±1%
- Temps de démarrage
- ≤1000ms/230VAC (charge complète)
- Temps de maintien (typ.)
- 30ms/230VAC (charge complète)
Entrée
- Plage de tension
- 175-264VAC
- Plage de fréquences (Hz)
- 47~63Hz
- Efficacité (typ.)
- 86%
- Courant alternatif(typ.)
- 3.5A Max 220VAC
- Courant d’appel (typ.)
- Démarrage à froid : <80A/230VAC
- Courant de fuite
- <0,75mA/240VAC
Protection
- Protection contre les courts-circuits
- Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie
- Protection contre les surcharges
110% ~150% de la puissance de sortie nominale
Méthode de protection : mode Hiccup, rétablissement automatique après élimination de l’anomalie
- Type de protection
- Coupure de la tension de sortie ; couper puis rétablir l’alimentation pour redémarrer
État
- Température de fonctionnement(°C)
- -25～+55℃, 20～90%RH (sans condensation)
- Température et humidité de stockage
- -20-+85°C,10-95%RH
- Coefficient de température
- ±0.3‰（ 0 – 50℃ ）
- Résistance aux vibrations
- 10-500Hz, 2g, 10 minutes/cycle, 60 minutes chacune pour les axes X, Y et Z
Norme de sécurité
- Tension de tenue (VAC)
- I/P-O/P:1,5KVAC,I/P-FG:0,5KVAC,OP-FG:0,5KVAC 60S
- Norme de sécurité de référence
- Conçu selon les normes EN/UL60950-1 et GB4943
- Résistance d’isolement
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25°C
Emballage
- Dimensions du produit
- 85,5*125,2*128,5(mm)(W*H*D)
- Poids
- 0,79 kg
