Fiche technique
Accessoires d’alimentation

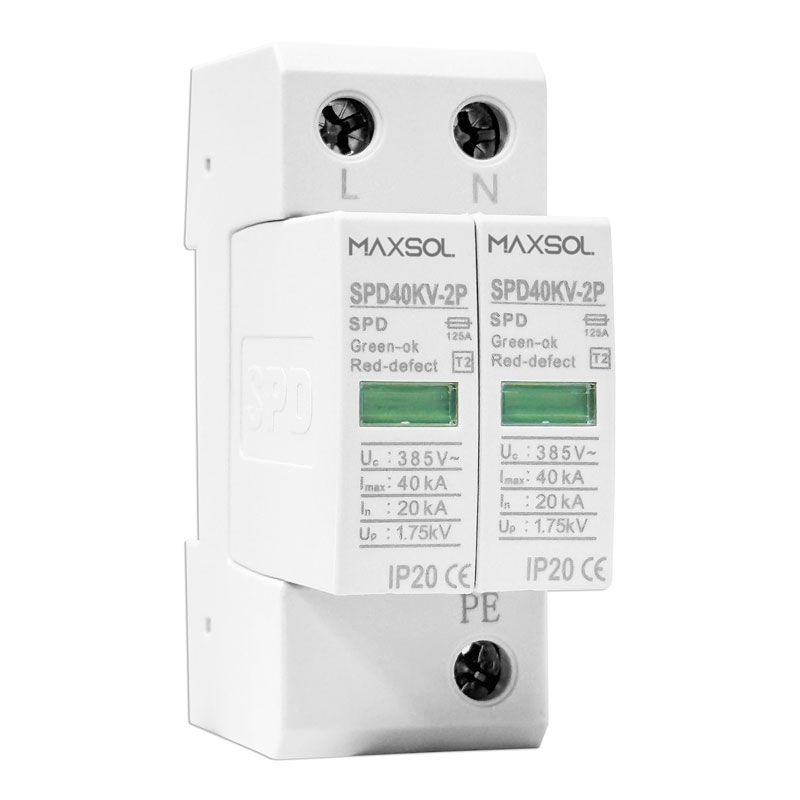

Parafoudre industriel 20–40 kA pour rail DIN
ModèleSPD40KV-2P
Parafoudre sur rail DIN avec courant de décharge nominal de 20 kA et maximal de 40 kA, tension maximale de service continu Uc de 385 V, indication de défaut et contacts de télésignalisation.
Caractéristiques
- Parafoudre de puissance 20–40 kA / protection contre la foudre
- Tension de service continue maximale AC Uc:385V
- Courant de décharge nominal (8/20μS) In :20KA
- Courant de décharge maximal (8/20μS) Imax :40KA
- Temps de réponse tA : ≤25nS
- Niveau de protection: IP20
- Plage de température Tu: -40°C...+80°C
- Largeur d'installation: 2mods
- Support d'installation : 35mmDIN
- Caractéristiques des bornes Un/In ; câblage de la borne de signal distant : AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A
SPD40KV-2P
Spécifications
Spécifications
- Modèle
- SPD40KV-2P
- Tension nominale CA (Un)
- 230V / 50Hz
- Tension maximale de fonctionnement continu (Uc)
- 385V
- Courant de décharge nominal (8/20 μs) (In)
- 20 kA
- Courant de décharge maximal (8/20 μs) (Imax)
- 40 kA
- Niveau de protection en tension (Up)
- ≤ 1,75 kV
- Temps de réponse (tA)
- ≤ 25 ns
- Fusible de secours
- 160 A
- Tenue au court-circuit
- 25 kA / 50 Hz
- Plage de température de fonctionnement
- -40℃ ~ +80℃
- Méthode de câblage d'installation
- Connexion parallèle
- Spécification du câblage
- Conducteur multibrin 16 mm²
- État de fonctionnement / signalisation des défauts
- Vert / Rouge
- Matériau du boîtier
- Plastique PBT ignifugé (rouge, gris en option), UL94-V0
- Largeur d'installation
- 2 modules (2P)
- Support de montage
- rail DIN de 35 mm
- Niveau de protection
- IP20
- Type de contact à distance
- Contact inverseur
- Caractéristiques des bornes
- Un / In
AC: 250V / 0,5A
DC: 250V / 0,1A, 125V / 0,2A, 75V / 0,5A - Câblage du terminal de signal à distance
- Conducteur monobrin ou multibrin, 1.5 mm² maximum
